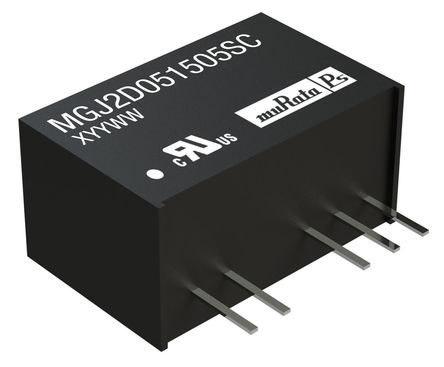

Murata 2W 双输出隔离直流到直流转换器 - MGJ2 系列
Murata MGJ2 系列直流到直流转换器特别适用于为桥式电路中的高侧和低侧栅极驱动电路供电。 这些隔离直流到直流转换器提供非对称输出电压选择，可提供最佳驱动器级别，用于提供最佳系统效率和 EMI。 隔离电源的 MGJ2 系列设计用于电动机驱动和反相器桥接电路中常见的高隔离和 dv/dt 要求。 MGJ2 的工业等级温度额定值和构造可确保长使用寿命和可靠性。
优化的双极输出电压，用于 IGBT/ MOSFET 栅极驱动器
功率密度 0.81W/cm
5.2kV 直流隔离测试电压
超低耦合电容
体积 1.96cm²
SIP 封装类型
5V、12V、15V 和 24V 输入
+15V/-5V、+15V/-8.7V 和 +20V/-5V 输出
可 100 oC 运行
dv/dt 抗扰性特点
部分放电性能特点
### 认可
UL 60950、UL60601（第 3 版）
### Murata 电源解决方案 - SIP
额定功率 2 W
输出接口数 2
输出电压 ±15 V
输出功率 2 W
隔离电压 5.2 kV
输入电压Max 13.2 V
输入电压Min 10.8 V
输入电压DC Max 13.2 V
输入电压DC Min 10.8 v
输出电流Max 80mA, 40mA
输出功率Max 2 W
工作温度Max 100 ℃
工作温度Min -40 ℃
输入电压 10.8V ~ 13.2V
安装方式 Through Hole
引脚数 5
封装 SIP-7
长度 19.65 mm
宽度 9.95 mm
高度 12.65 mm
封装 SIP-7
重量 4.2 g
工作温度 -40℃ ~ 100℃
产品生命周期 Active
包装方式 Tube
制造应用 Power Management, 工业, ITE（商业），医疗, Industrial, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
