MCZ1210AH301L2T概述

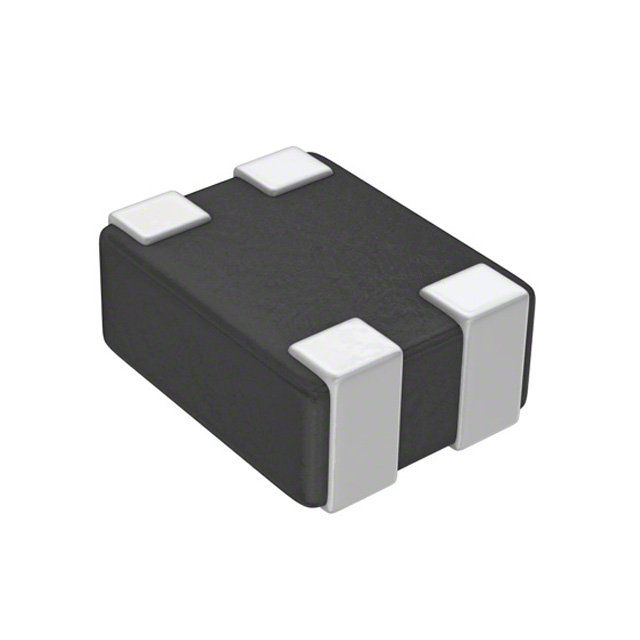

TDK MCZ1210AH301L2T 共膜滤波器, 0.1A, 300Ω, SMD
1210 MCZ 系列线绕
MCZ-AH 系列是紧凑型多层共模滤波器
通过实现宽频率范围差模传输，同时确保共模阻抗几乎不影响高速差分传输线路信号，其具有 EMC 抑制功能。
应用包括：电子设备高速接口（LVDS、USB2.0；MHL）、移动电话、PC、DSC、便携式游戏机、PDP/LCD/DLP/PJ TV、DVD 播放器、DVC、移动音频
MCZ-CH 系列具有用于差模传输高达 3.5GHz 更宽的频率范围
差模的特性阻抗为 100Ω
应用类似于 MCZ-AH 系列，包括 HDMI 片设备
MCZ1210AH301L2T中文资料参数规格
技术参数
额定电压DC 5 V
额定电流 100 mA
测试频率 100 MHz
额定电流Max 100 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 5 VDC
电阻DC Max 4.5 Ω
封装参数
安装方式 Surface Mount
封装 1210
外形尺寸
长度 1.25 mm
宽度 1 mm
高度 0.5 mm
封装 1210
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
