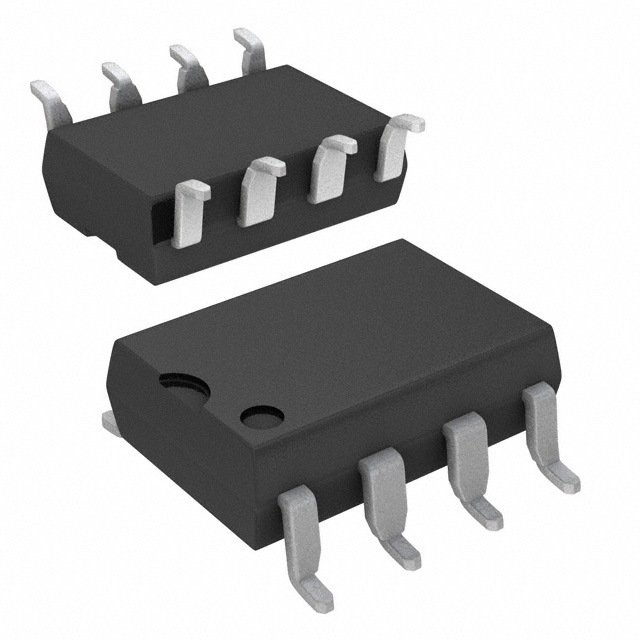

FAIRCHILD SEMICONDUCTOR MCT6SD 光电耦合器, 晶体管输出, 2通道, 表面安装DIP, 8 引脚, 60 mA, 5 kV, 100 %
The is a 2-channel 8-pin general purpose Phototransistor Optocoupler consists of a gallium arsenide infrared emitting diode driving a NPN silicon planar phototransistor. It is suitable for twisted-pair line receiver, digital logic/AC TRIAC control, high frequency power supply feedback control and power supply monitor.
- .
- 890V Maximum working insulation voltage
- .
- 8000V High allowable overvoltage
- .
- 400mW at 25°C Total device power dissipation
输入电压DC 1.20 V
输出电压 85.0 V
电路数 2
通道数 2
针脚数 8
正向电压 1.2 V
输入电流 60 mA
耗散功率 0.4 W
上升时间 2.40 µs
隔离电压 5 kV
正向电流 60 mA
输出电压Max 30 V
输入电流Min 60 mA
击穿电压 25 V
正向电压Max 1.5 V
正向电流Max 60 mA
工作温度Max 100 ℃
工作温度Min -55 ℃
耗散功率Max 400 mW
安装方式 Surface Mount
引脚数 8
封装 DIP-8
高度 4 mm
封装 DIP-8
工作温度 -55℃ ~ 100℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MCT6SD Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
MCT6.S QT Optoelectronics | 功能相似 | MCT6SD和MCT6.S的区别 |
MCT6.SD QT Optoelectronics | 功能相似 | MCT6SD和MCT6.SD的区别 |
