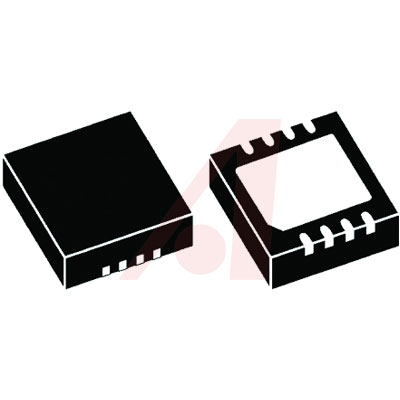

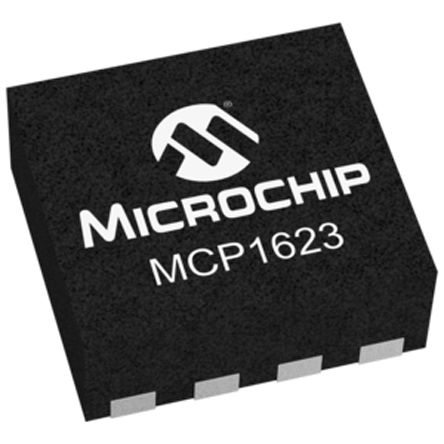

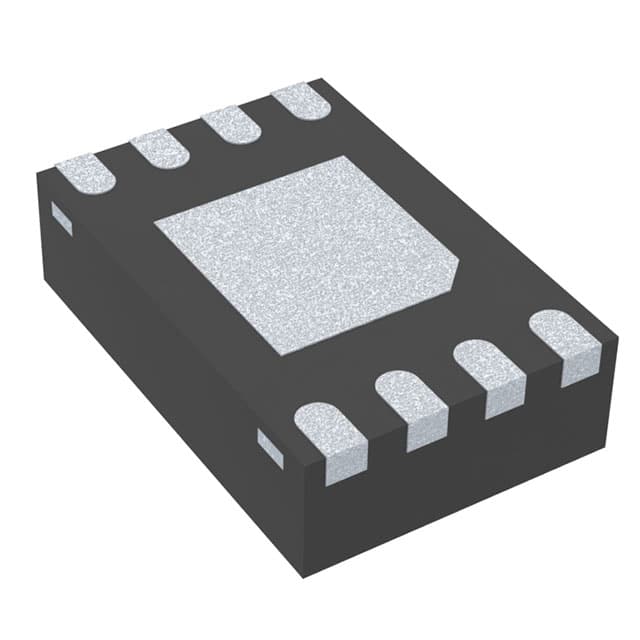

MCP1623-I/MC

MCP1623/1624 同步升压转换器Microchip MCP1623 和 MCP1624 是可调、固定频率、同步升压直流-直流转换器。 它们主要设计用于为单节、两节和三节电池供电应用中的 PIC 微控制器提供紧凑和高效的电源解决方案。 通过应用小型外部电阻器分压器来设置设备所需的输出电压。 该设计可使调节器在 0.65 V 的低输入下启动，没有浪涌电流或输出电压过冲。 结合了低电阻 N 通道升压开关和同步 P 通道开关，可提供高效率。 所有补偿和保护电路均集成到设备中，可最大程度减少所需的外部部件。 还具有负载断开模式，该模式可在禁用时提供输入到输出隔离。 此模式消耗小于 1 μA 输入电流。### 特点效率高达 96%（典型） 425 mA 典型峰值输入电流限制 低启动电压：0.65 V（典型）@ 3.3 V V 输出，1 mA 低工作输入电压：0.35 V（典型）@ 3.3 V V 输出，1 mA 可调输出电压范围：2.0 V 至 5.5 V 自动 PFM/PWM 操作 – 仅限 MCP1624 型号 仅限 PWM 操作 – 仅限 MCP1623 型号 500 kHz PWM 频率 低设备静态电流：19 μA（典型，PFM 模式） 内部同步整流器 内部补偿 浪涌电流限制和内部软启动 真负载断开 关闭电流：低噪声，Anti-Ringing 控制 过热保护 ### 开关电压调节器，Microchip

MCP1623/1624 同步升压转换器

MCP1623 和 MCP1624 是可调、固定频率、同步升压直流-直流转换器。 它们主要设计用于为单节、两节和三节电池供电应用中的 PIC 微控制器提供紧凑和高效的电源解决方案。 通过应用小型外部电阻器分压器来设置设备所需的输出电压。

该设计可使调节器在 0.65 V 的低输入下启动，没有浪涌电流或输出电压过冲。 结合了低电阻 N 通道升压开关和同步 P 通道开关，可提供高效率。 所有补偿和保护电路均集成到设备中，可最大程度减少所需的外部部件。

还具有负载断开模式，该模式可在禁用时提供输入到输出隔离。 此模式消耗小于 1 μA 输入电流。

### 特点

效率高达 96%（典型）

425 mA 典型峰值输入电流限制

低启动电压：0.65 V（典型）@ 3.3 V V 输出，1 mA

低工作输入电压：0.35 V（典型）@ 3.3 V V 输出，1 mA

可调输出电压范围：2.0 V 至 5.5 V

自动 PFM/PWM 操作 – 仅限 MCP1624 型号

仅限 PWM 操作 – 仅限 MCP1623 型号

500 kHz PWM 频率

低设备静态电流：19 μA（典型，PFM 模式）

内部同步整流器

内部补偿

浪涌电流限制和内部软启动

真负载断开

关闭电流：< 1 μA

低噪声，Anti-Ringing 控制

过热保护
