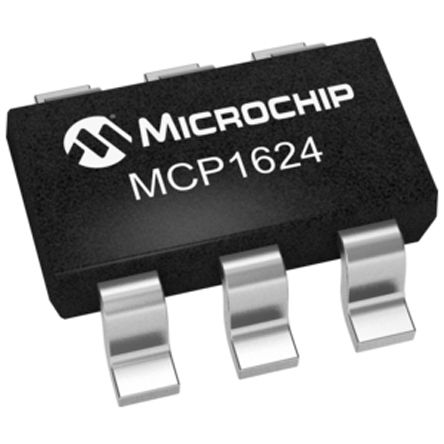

MICROCHIP MCP1624T-I/CHY 直流-直流开关升压逐步递增稳压器, 可调, 650mV-5.5V输入, 2V-5.5V输出, 50mA输出, SOT-23-6
MCP1623/1624 同步升压转换器
MCP1623 和 MCP1624 是可调、固定频率、同步升压直流-直流转换器。 它们主要设计用于为单节、两节和三节电池供电应用中的 PIC 微控制器提供紧凑和高效的电源解决方案。 通过应用小型外部电阻器分压器来设置设备所需的输出电压。
该设计可使调节器在 0.65 V 的低输入下启动,没有浪涌电流或输出电压过冲。 结合了低电阻 N 通道升压开关和同步 P 通道开关,可提供高效率。 所有补偿和保护电路均集成到设备中,可最大程度减少所需的外部部件。
还具有负载断开模式,该模式可在禁用时提供输入到输出隔离。 此模式消耗小于 1 μA 输入电流。
### 特点
效率高达 96%(典型)
425 mA 典型峰值输入电流限制
低启动电压:0.65 V(典型)@ 3.3 V V 输出,1 mA
低工作输入电压:0.35 V(典型)@ 3.3 V V 输出,1 mA
可调输出电压范围:2.0 V 至 5.5 V
自动 PFM/PWM 操作 – 仅限 MCP1624 型号
仅限 PWM 操作 – 仅限 MCP1623 型号
500 kHz PWM 频率
低设备静态电流:19 μA(典型,PFM 模式)
内部同步整流器
内部补偿
浪涌电流限制和内部软启动
真负载断开
关闭电流:< 1 μA
低噪声,Anti-Ringing 控制
过热保护
频率 500 kHz
工作电压 0.35V ~ 5.5V
输出接口数 1
输入电压DC 650mV min
输出电压 2V ~ 5.5V
输出电流 50 mA
针脚数 6
静态电流 30 µA
开关频率 500 kHz
输入电压Max 5.5 V
输入电压Min 650 mV
输出电压Max 5.5 V
输出电压Min 2 V
输出电流Max 50 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 0.8V ~ 5.5V
安装方式 Surface Mount
引脚数 6
封装 SOT-23-6
长度 3.1 mm
宽度 1.8 mm
高度 1.3 mm
封装 SOT-23-6
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 转换器,PIC® 微控制器, Computers & Computer Peripherals, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MCP1624T-I/CHY Microchip 微芯 | 当前型号 | 当前型号 |
TPS61070DDCR 德州仪器 | 功能相似 | MCP1624T-I/CHY和TPS61070DDCR的区别 |
TPS61071DDCR 德州仪器 | 功能相似 | MCP1624T-I/CHY和TPS61071DDCR的区别 |
