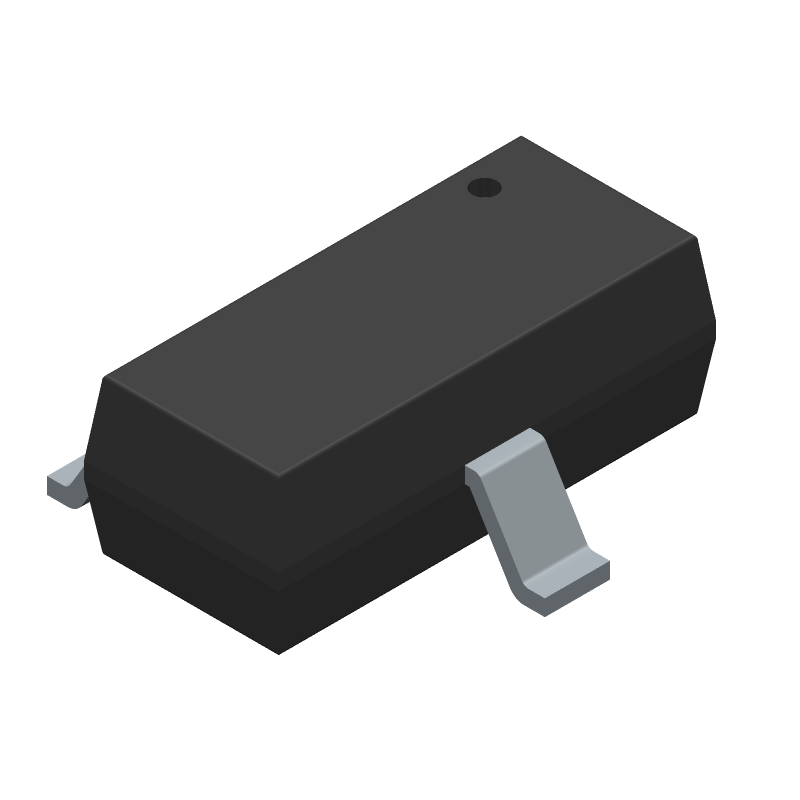

MMBT5551LT1G图片1

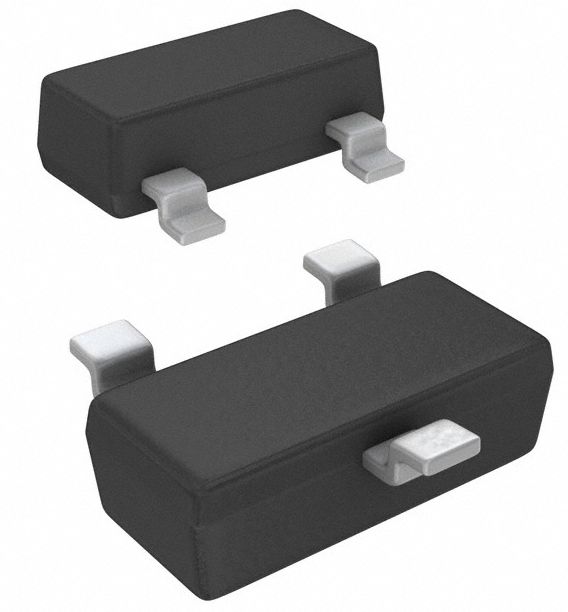

MMBT5551LT1G图片2
MMBT5551LT1G图片3

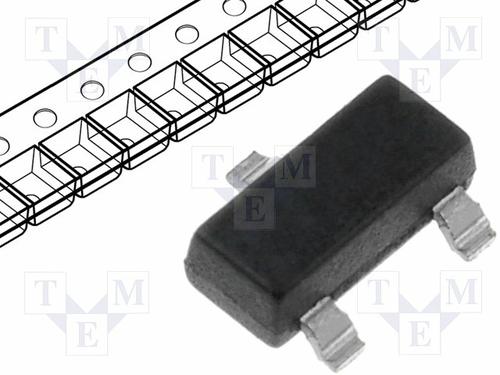

MMBT5551LT1G图片4
MMBT5551LT1G图片5
MMBT5551LT1G图片6
MMBT5551LT1G图片7
MMBT5551LT1G图片8
MMBT5551LT1G图片9
MMBT5551LT1G图片10
MMBT5551LT1G图片11
MMBT5551LT1G图片12
MMBT5551LT1G图片13
MMBT5551LT1G图片14
MMBT5551LT1G图片15
MMBT5551LT1G图片16
MMBT5551LT1G图片17
MMBT5551LT1G图片18
MMBT5551LT1G图片19
MMBT5551LT1G图片20
MMBT5551LT1G图片21
MMBT5551LT1G图片22
MMBT5551LT1G图片23
MMBT5551LT1G图片24
MMBT5551LT1G图片25
MMBT5551LT1G图片26
MMBT5551LT1G概述

ON SEMICONDUCTOR  MMBT5551LT1G  单晶体管 双极, 通用, NPN, 160 V, 225 mW, 600 mA, 80 hFE

小信号 NPN ,

### 标准

带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。

### ,On Semiconductor

ON Semiconductor 的各种双极晶体管,包括以下类别:

小信号晶体管

功率晶体管

双晶体管

复合晶体管对

高电压晶体管

射频晶体管

双极/FET 晶体管

MMBT5551LT1G中文资料参数规格
技术参数

额定电压DC 160 V

额定电流 600 mA

额定功率 0.225 W

针脚数 3

极性 NPN

耗散功率 225 mW

击穿电压集电极-发射极 160 V

集电极最大允许电流 0.6A

最小电流放大倍数hFE 80 @10mA, 5V

最大电流放大倍数hFE 250

额定功率Max 225 mW

直流电流增益hFE 80

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 300 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.9 mm

宽度 1.3 mm

高度 0.94 mm

封装 SOT-23-3

物理参数

材质 Silicon

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 工业, 车用, ??, Automotive, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MMBT5551LT1G引脚图与封装图
MMBT5551LT1G引脚图
MMBT5551LT1G封装焊盘图
在线购买MMBT5551LT1G
型号: MMBT5551LT1G
描述:ON SEMICONDUCTOR  MMBT5551LT1G  单晶体管 双极, 通用, NPN, 160 V, 225 mW, 600 mA, 80 hFE
替代型号MMBT5551LT1G
型号/品牌 代替类型 替代型号对比

MMBT5551LT1G

ON Semiconductor 安森美

当前型号

当前型号

SMMBT5551LT1G

安森美

类似代替

MMBT5551LT1G和SMMBT5551LT1G的区别

MMBT5551LT3G

安森美

类似代替

MMBT5551LT1G和MMBT5551LT3G的区别

MMBT5551

安森美

类似代替

MMBT5551LT1G和MMBT5551的区别
