M1MA152WKT1 系列 80 V 150 mA 共阳极 硅 双 开关二极管 - SC-59
反向电压VrReverse Voltage| 80V \---|--- 平均整流电流IoAverage Rectified Current| 150mA/0.15A 最大正向压降VFForward VoltageVf | 1.2V 反向恢复时间TrrReverse Recovery Time| 3.0ns 最大耗散功率PdPower Dissipation| 200mW/0.2W Description & Applications| Common CAthode Silicon DuAl Switching Diodes These Common CAthode Silicon EpitAxiAl PlAnAr DuAl Diodes Are designed for use in ultrA high speed switching ApplicAtions. These deVices Are housed in the SC−59 pAckAge which is designed for low power surfAce mount ApplicAtions. FeAtures • FAst trr < 3.0 ns • Low CD, < 2.0 pF • Pb−Free PAckAges Are AVAilAble 描述与应用| •共阴极硅双开关 •超高速开关应用。 •专用低功率表面贴装应用。 •反向恢复时间快 Trr<3.ns, •低电容 CD<2pF
额定电压DC 80.0 V
额定电流 150 mA
电容 2.00 pF
无卤素状态 Halogen Free
针脚数 3
正向电压 1.2 V
耗散功率 200 mW
反向恢复时间 3 ns
正向电流 150 mA
最大正向浪涌电流(Ifsm) 750 mA
正向电压Max 1.2 V
正向电流Max 100 mA
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 150℃ Max
耗散功率Max 200 mW
安装方式 Surface Mount
引脚数 3

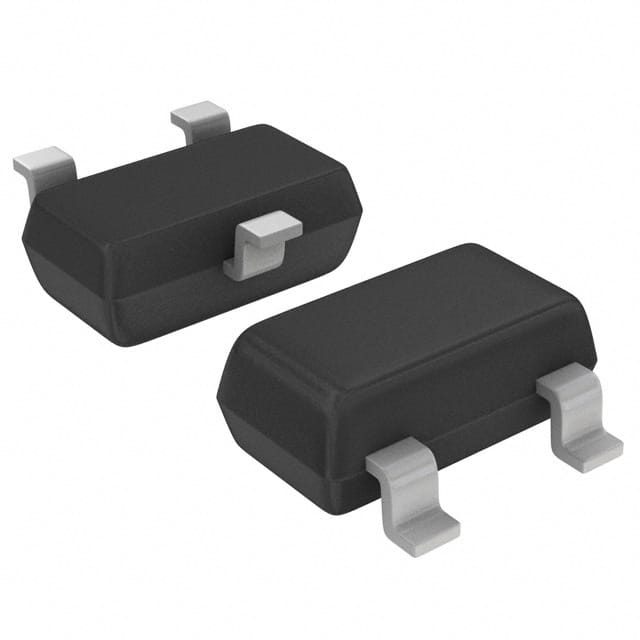

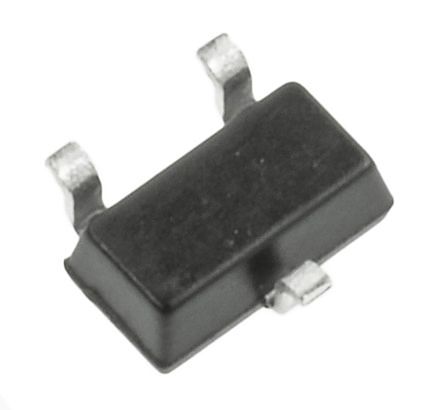

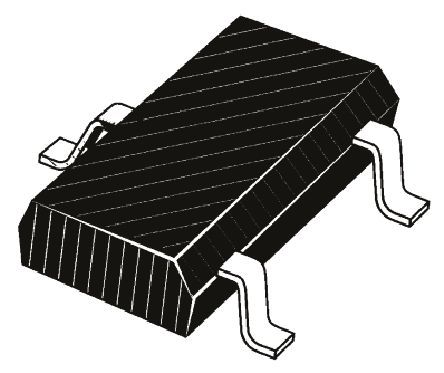

封装 SOT-23-3
长度 3.1 mm
宽度 1.7 mm
高度 1.2 mm
封装 SOT-23-3
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
M1MA152WKT1G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
M1MA152WKT1 安森美 | 类似代替 | M1MA152WKT1G和M1MA152WKT1的区别 |
MA152WK 松下 | 功能相似 | M1MA152WKT1G和MA152WK的区别 |
