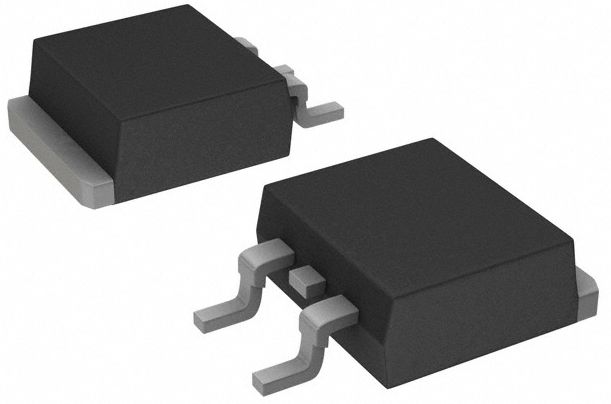

ON SEMICONDUCTOR MC7815CD2TR4G 线性稳压器, 固定, 7815, 正向电压, 23V至35V输入, 15V和1A输出, TO-263-3
MC7815 线性稳压器,
ON Semiconductor 线性稳压器生成固定的 15V 输出,容差为 2% 或 4%。 MC7815 正电压稳压器包括安全区补偿;它还具有内部电流限制和热关闭过载保护。 无需外部元件,除非您想要调整输出。 这些设备适用于电子行业内的许多应用。
输出电压:15 V
提供无铅封装提供
立创商城:
MC7815CD2TR4G
得捷:
IC REG LINEAR 15V 1A D2PAK
欧时:
ON Semiconductor MC78xx 系列 MC7815CD2TR4G 线性稳压器, 最高 35 V输入, 15 V输出, 2.2A最大输出, 3引脚
贸泽:
线性稳压器 15V 1A Positive
艾睿:
Standard Regulator Pos 15V 1A 3-Pin2+Tab D2PAK T/R
Allied Electronics:
MC7815CD2TR4G, Single Linear Voltage Regulator, 2.2A 15 V, 3-Pin D2PAK
安富利:
LDO Regulator Pos 15V 1A 3-Pin2+Tab D2PAK T/R
Verical:
Standard Regulator Pos 15V 1A 3-Pin2+Tab D2PAK T/R
Newark:
# ON SEMICONDUCTOR MC7815CD2TR4G Linear Voltage Regulator, 7815, Fixed, 23V To 35V In, 15V And 1A Out, TO-263-3
力源芯城:
三端正固定电压的稳压器
DeviceMart:
IC REG LDO 15V 1A D2PAK
Win Source:
Linear Voltage Regulator IC Positive Fixed 1 Output 15V 1A D2PAK
额定电流 1.00 A
无卤素状态 Halogen Free
输出接口数 1
输入电压DC 40.0V max
输出电压 15 V
输出电流 1 A
针脚数 3
极性 P-Channel
静态电流 6.5 mA
跌落电压 2V @1A
输入电压Max 35 V
输入电压Min 23 V
输出电流Max 2.2 A
工作温度Max 125 ℃
工作温度Min 0 ℃
精度 ±4 %
输入电压 ≤35 V
安装方式 Surface Mount
引脚数 3
封装 TO-263-3
长度 10.24 mm
宽度 9.347 mm
高度 4.572 mm
封装 TO-263-3
工作温度 0℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power Management, Automotive, 工业, Industrial, 车用, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MC7815CD2TR4G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
MC7815CD2TR4 安森美 | 完全替代 | MC7815CD2TR4G和MC7815CD2TR4的区别 |
MC7815CD2T 安森美 | 完全替代 | MC7815CD2TR4G和MC7815CD2T的区别 |
MC7815BD2T 安森美 | 完全替代 | MC7815CD2TR4G和MC7815BD2T的区别 |
