MMSZ5226B-TP参数规格_中文资料_数据手册PDF

MMSZ5226B-TP概述

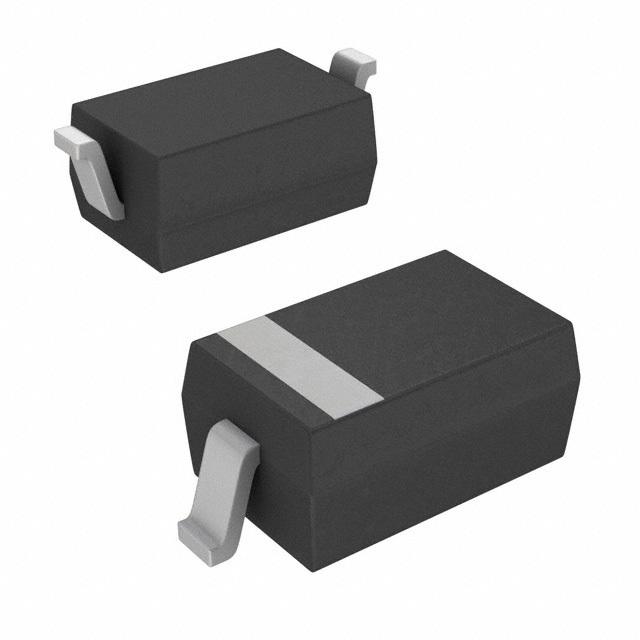

SOD-123 3.3V 0.5W1/2W

500 mW Zener Diodes 2.4 to 39 Volts

Features

l Planar Die construction

l 500mW Power Dissipation

l Zener Voltages from 2.4V - 39V

l Ideally Suited for Automated Assembly Processes

得捷:
DIODE ZENER 3.3V 500MW SOD123

立创商城:
3.3V ±5% 500mW

艾睿:
Zener Diode Single 3.3V 5% 28Ohm 500mW 2-Pin SOD-123 T/R

MMSZ5226B-TP中文资料参数规格

技术参数

容差 ±5 %

正向电压 900 mV

耗散功率 500 mW

测试电流 20 mA

稳压值 3.3 V

正向电压Max 900mV @10mA

额定功率Max 500 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SOD-123

外形尺寸

长度 2.85 mm

宽度 1.8 mm

高度 1.2 mm

封装 SOD-123

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买MMSZ5226B-TP

型号： MMSZ5226B-TP

描述：SOD-123 3.3V 0.5W1/2W

替代型号MMSZ5226B-TP

型号/品牌	代替类型	替代型号对比
MMSZ5226B-TP Micro Commercial Components 美微科	当前型号	当前型号
MMSZ5226B 美台	类似代替	MMSZ5226B-TP和MMSZ5226B的区别
MMSZ5236BT1G 安森美	功能相似	MMSZ5226B-TP和MMSZ5236BT1G的区别
MMSZ5226BT1G 安森美	功能相似	MMSZ5226B-TP和MMSZ5226BT1G的区别
