MC14584BCPG

MC14584BCPG图片1
MC14584BCPG图片2
MC14584BCPG图片3
MC14584BCPG图片4
MC14584BCPG图片5
MC14584BCPG图片6
MC14584BCPG图片7
MC14584BCPG图片8

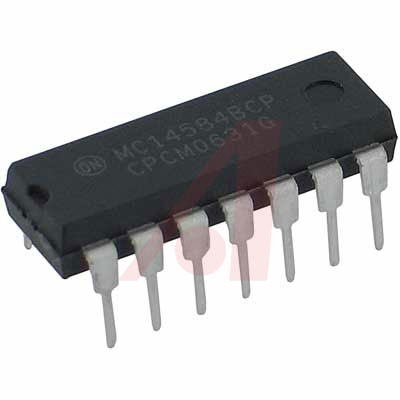

MC14584BCPG图片9
MC14584BCPG图片10
MC14584BCPG图片11
MC14584BCPG图片12
MC14584BCPG图片13
MC14584BCPG图片14
MC14584BCPG图片15
MC14584BCPG图片16

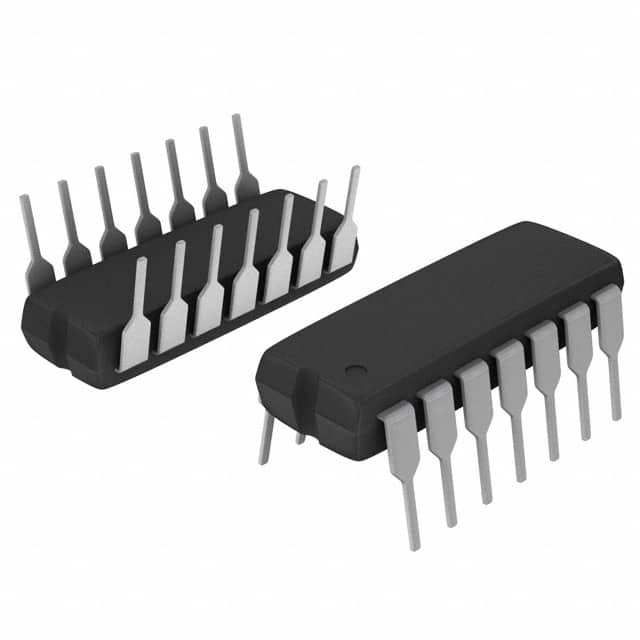

MC14584BCPG图片17
MC14584BCPG概述

ON SEMICONDUCTOR  MC14584BCPG  逻辑芯片, CMOS, 六非门, 施密特, 4584, 15V, DIP14

反相器 IC 6 通道 施密特触发器 14-PDIP


得捷:
IC INVERT SCHMITT 6CH 1-IN 14DIP


e络盟:
ON SEMICONDUCTOR  MC14584BCPG  逻辑芯片, CMOS, 六非门, 施密特, 4584, 15V, DIP14


艾睿:
Inverter Schmitt Trigger 6-Element CMOS 14-Pin PDIP Rail


Allied Electronics:
CMOS Logic; Hex Inverter with Schmitt Trigger; PDIP-14; Pb-Free


安富利:
Inverter Schmitt Trigger 6-Element CMOS 14-Pin PDIP Rail


Verical:
Inverter Schmitt Trigger 6-Element CMOS Automotive 14-Pin PDIP Tube


DeviceMart:
IC SCHMITT TRIGGER HEX 14DIP


Win Source:
Inverter IC 6 Channel Schmitt Trigger 14-PDIP


MC14584BCPG中文资料参数规格
技术参数

电源电压DC 3.00V min

输出电流 8.8 mA

供电电流 30 μA

电路数 6

针脚数 14

逻辑门个数 6

输入数 1

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

封装 DIP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MC14584BCPG引脚图与封装图

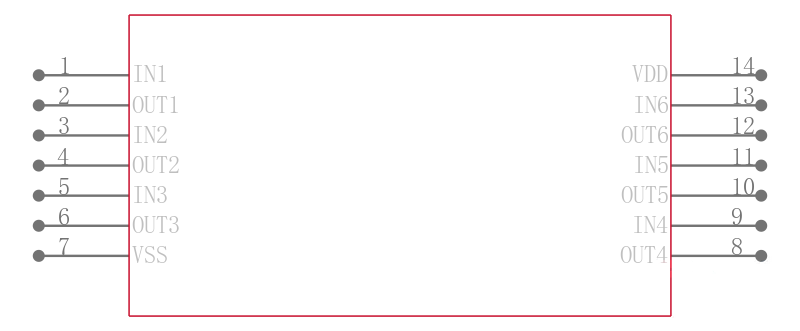

MC14584BCPG引脚图

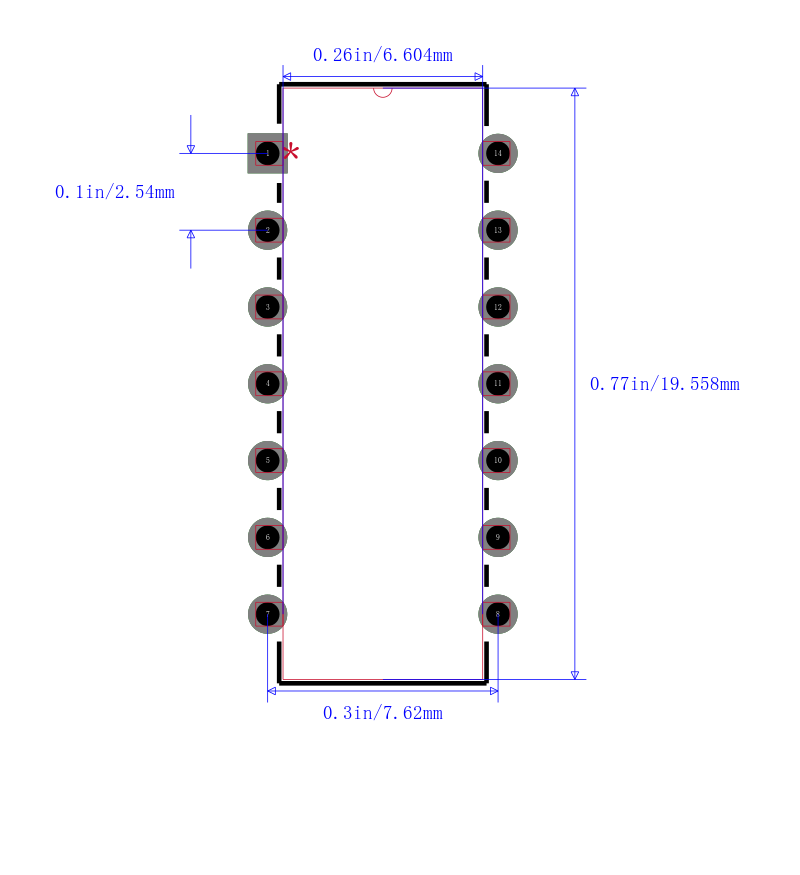

MC14584BCPG封装图
MC14584BCPG封装焊盘图
在线购买MC14584BCPG
型号: MC14584BCPG
描述:ON SEMICONDUCTOR  MC14584BCPG  逻辑芯片, CMOS, 六非门, 施密特, 4584, 15V, DIP14
替代型号MC14584BCPG
型号/品牌 代替类型 替代型号对比

MC14584BCPG

ON Semiconductor 安森美

当前型号

当前型号

MC14106BCPG

安森美

类似代替

MC14584BCPG和MC14106BCPG的区别

5962-8550101CA

德州仪器

类似代替

MC14584BCPG和5962-8550101CA的区别

CD40106BE

德州仪器

功能相似

MC14584BCPG和CD40106BE的区别
