MUN5314DW1T1G

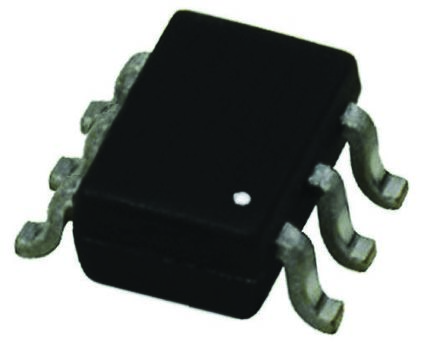

MUN5314DW1T1G图片1
MUN5314DW1T1G图片2
MUN5314DW1T1G图片3
MUN5314DW1T1G图片4
MUN5314DW1T1G图片5
MUN5314DW1T1G图片6
MUN5314DW1T1G图片7
MUN5314DW1T1G图片8
MUN5314DW1T1G图片9
MUN5314DW1T1G图片10
MUN5314DW1T1G图片11
MUN5314DW1T1G图片12
MUN5314DW1T1G图片13
MUN5314DW1T1G图片14
MUN5314DW1T1G图片15
MUN5314DW1T1G图片16
MUN5314DW1T1G图片17
MUN5314DW1T1G图片18
MUN5314DW1T1G概述

ON SEMICONDUCTOR  MUN5314DW1T1G  晶体管 双极预偏置/数字, BRT, 50 V, 100 mA, 10 kohm, 47 kohm, 4.7 电阻比率, SOT-363

双电阻器双数字,


得捷:
TRANS PREBIAS 1NPN 1PNP 50V SC88


立创商城:
互补双极数字晶体管 BRT


欧时:
ON Semiconductor MUN5314DW1T1G 双 NPN + PNP 数字晶体管, 100 mA, Vce=50 V, 10 kΩ, 电阻比:0.21, 6引脚


e络盟:
晶体管 双极预偏置/数字, BRT, NPN和PNP执行, 50 V, 100 mA, 10 kohm, 47 kohm, 4.7 电阻比率


艾睿:
Do you need a device that can offer the benefits of traditional BJTs with the compatibility for digital signal processors? The npn and PNP MUN5314DW1T1G digital transistor from ON Semiconductor is your solution. This product&s;s maximum continuous DC collector current is 100 mA, while its minimum DC current gain is 80@5mA@10 V. It has a maximum collector emitter saturation voltage of 0.25@0.3mA@10mA V. Its maximum power dissipation is 385 mW. It has a maximum collector emitter voltage of 50 V. Tape and reel packaging will encase this product during shipment, in order to ensure safe delivery and enable quick mounting of components. This transistor has an operating temperature range of -55 °C to 150 °C. It is made in a dual configuration.


Allied Electronics:
MUN5314DW1T1G NPN+PNP Digi Transistor, 100 mA 50V 10 kOhm, Ratio Of.21, 6-Pin SC-88


安富利:
Trans Digital BJT NPN/PNP 50V 100mA 6-Pin SC-88 T/R


Chip1Stop:
Trans Digital BJT NPN/PNP 50V 100mA Automotive 6-Pin SC-88 T/R


TME:
Transistor: NPN / PNP; bipolar; BRT, complementary; 50V; 0.1A


Verical:
Trans Digital BJT NPN/PNP 50V 100mA Automotive 6-Pin SC-88 T/R


Newark:
# ON SEMICONDUCTOR  MUN5314DW1T1G  Bipolar Pre-Biased / Digital Transistor, BRT, 50 V, 100 mA, 10 kohm, 47 kohm, 0.21 Ratio, SOT-363


Win Source:
TRANS PREBIAS NPN/PNP SOT363


MUN5314DW1T1G中文资料参数规格
技术参数

额定电压DC 50.0 V

额定电流 100 mA

极性 NPN, PNP

耗散功率 187 mW

击穿电压集电极-发射极 50 V

集电极最大允许电流 100mA

最小电流放大倍数hFE 80 @5mA, 10V

额定功率Max 250 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 385 mW

封装参数

安装方式 Surface Mount

引脚数 6

封装 SC-70-6

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-6

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MUN5314DW1T1G引脚图与封装图
MUN5314DW1T1G引脚图
MUN5314DW1T1G封装焊盘图
在线购买MUN5314DW1T1G
型号: MUN5314DW1T1G
描述:ON SEMICONDUCTOR  MUN5314DW1T1G  晶体管 双极预偏置/数字, BRT, 50 V, 100 mA, 10 kohm, 47 kohm, 4.7 电阻比率, SOT-363
替代型号MUN5314DW1T1G
型号/品牌 代替类型 替代型号对比

MUN5314DW1T1G

ON Semiconductor 安森美

当前型号

当前型号

UMD9NTR

罗姆半导体

功能相似

MUN5314DW1T1G和UMD9NTR的区别

DCX114YU-7-F

美台

功能相似

MUN5314DW1T1G和DCX114YU-7-F的区别

PUMD9,115

恩智浦

功能相似

MUN5314DW1T1G和PUMD9,115的区别
