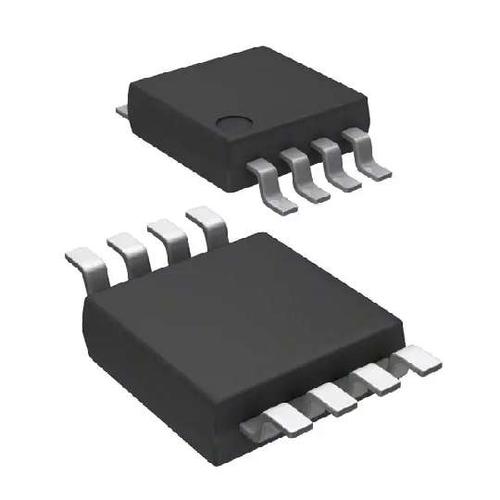

MC100LVEP11DTG图片1
MC100LVEP11DTG图片2
MC100LVEP11DTG图片3
MC100LVEP11DTG图片4
MC100LVEP11DTG图片5
MC100LVEP11DTG图片6
MC100LVEP11DTG图片7
MC100LVEP11DTG图片8
MC100LVEP11DTG图片9
MC100LVEP11DTG图片10
MC100LVEP11DTG图片11
MC100LVEP11DTG图片12
MC100LVEP11DTG图片13
MC100LVEP11DTG图片14
MC100LVEP11DTG概述

ON SEMICONDUCTOR  MC100LVEP11DTG  DIFF FANOUT BUFFER, 1:2, TSSOP-8 新

时钟缓冲器,


得捷:
IC CLK BUFFER 1:2 3GHZ 8TSSOP


立创商城:
2 差分时钟/数据扇出缓冲器


欧时:
ON Semiconductor MC100LVEP11DTG 4个 PLL 时钟缓冲器, 8引脚 TSSOP封装


e络盟:
Buffer, 2.375 V to 3.8 V, TSSOP-8


艾睿:
Clock Fanout Buffer 2-OUT 1-IN 1:2 8-Pin TSSOP Tube


Allied Electronics:
1:2 Diff. Fanout Buffer 2.5V/3.3V TSSOP8


安富利:
Clock Fanout Buffer 4-OUT 8-Pin TSSOP Rail


Verical:
Clock Fanout Buffer 2-OUT 1-IN 1:2 8-Pin TSSOP Tube


Newark:
# ON SEMICONDUCTOR  MC100LVEP11DTG  DIFF FANOUT BUFFER, 1:2, TSSOP-8


Win Source:
Clock Fanout Buffer Distribution IC 3GHz 8-TSSOP, 8-MSOP 0.118", 3.00mm Width


MC100LVEP11DTG中文资料参数规格
技术参数

频率 3 GHz

电源电压DC 2.38V min

无卤素状态 Halogen Free

输出接口数 2

供电电流 38.0 mA

电路数 1

针脚数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.375V ~ 3.8V

电源电压Max 3.8 V

电源电压Min 2.375 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSSOP-8

外形尺寸

长度 3.1 mm

宽度 3.1 mm

高度 0.9 mm

封装 TSSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 GbE or Fibre Channel Redundant Fan-out

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MC100LVEP11DTG引脚图与封装图
MC100LVEP11DTG引脚图
MC100LVEP11DTG封装图
MC100LVEP11DTG封装焊盘图
在线购买MC100LVEP11DTG
型号: MC100LVEP11DTG
描述:ON SEMICONDUCTOR  MC100LVEP11DTG  DIFF FANOUT BUFFER, 1:2, TSSOP-8 新
替代型号MC100LVEP11DTG
型号/品牌 代替类型 替代型号对比

MC100LVEP11DTG

ON Semiconductor 安森美

当前型号

当前型号

MC100LVEP11DG

安森美

完全替代

MC100LVEP11DTG和MC100LVEP11DG的区别

MC100LVEP11DR2G

安森美

完全替代

MC100LVEP11DTG和MC100LVEP11DR2G的区别

MC100LVEP11DTR2G

安森美

完全替代

MC100LVEP11DTG和MC100LVEP11DTR2G的区别
