MP120D3概述

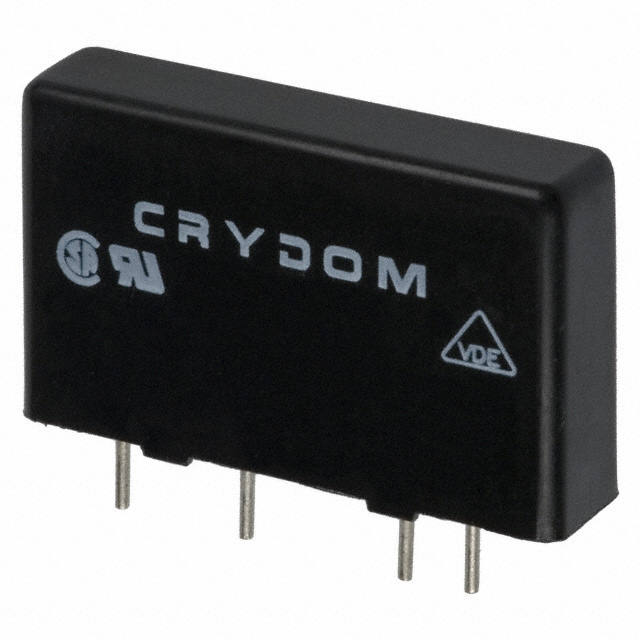

CRYDOM MP120D3 固态继电器, PCB安装, SPST-NO

MP Series AC Output SIP Relays

** 3-4 Amp; 120, 240 VAC; AC Output**

Available in 3 A RMS and 4 A RMS ratings, all are SPST-NO PC-mount relays that provide greater packaging density and compatibility with pin out of Series 6 and OAC output modules. Internal snubber included.

.: * Operating Temperature Range:** –30°C to 80°C. ** Isolation Voltage V RMS :** 4000\. PX models available in the MP package see Series MP. ** Dimensions L × W × H:** 1.7" × 0.4" × 1.0" 43.1 × 10.2 × 25.4 mm.

** Features**

* Opto-Isolated 4000 V RMS

* Compatible with 5, 15 and 24 V Logic Systems

* UL, VDE Approved

MP120D3中文资料参数规格

技术参数

电源电压DC 3.00 V, 3.00 V min

额定电流 3 A

输出电压 12V ~ 140V

输出电流 3000 mA

触点类型 SPST-NO

负载电流 3 A

输入电流 2.6 mA

隔离电压 4000 v

输入电压Max 32 V

输入电压Min 3 V

输出电压Max 140 V

输出电流Max 3 A

输入电流Min 2.6 mA

工作温度Max 80 ℃

工作温度Min -40 ℃

额定电压 140 VAC

工作电压Min 12 Vrms

工作电压Max 140 Vrms

输入电压 3VDC ~ 32VDC

封装参数

安装方式 Through Hole

引脚数 4

封装 SIP-4

外形尺寸

长度 43.1 mm

宽度 10.2 mm

高度 25.4 mm

封装 SIP-4

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490080
