MC10EP11DG概述

ON SEMICONDUCTOR  MC10EP11DG  缓冲器

时钟缓冲器,

### 时钟生成器/缓冲器


得捷:
IC CLK BUFFER 1:2 3GHZ 8SOIC


欧时:
ON Semiconductor MC10EP11DG 4个 PLL 时钟缓冲器, 8引脚 SOIC封装


贸泽:
Clock Buffer 3.3V/5V 1:2 Diff Fanout Buffer


e络盟:
时钟分频器, 扇出缓冲器, 3 GHz, 2输出, ECL, PECL, 3 V至5.5 V, SOIC-8


艾睿:
Clock Fanout Buffer 2-OUT 1-IN 1:2 8-Pin SOIC N Tube


Allied Electronics:
1:2 Diff. Fanout Buffer ECL 3.3/5V SOIC8


安富利:
Clock Fanout Buffer 4-OUT 8-Pin SOIC N Rail


Chip1Stop:
Clock Fanout Buffer 2-OUT 8-Pin SOIC N Rail


Verical:
Clock Fanout Buffer 2-OUT 1-IN 1:2 8-Pin SOIC N Tube


Newark:
# ON SEMICONDUCTOR  MC10EP11DG  DIFFERENTIAL FANOUT BUFFER, 3GHZ, SOIC-8


Win Source:
Clock Fanout Buffer Distribution IC 3GHz 8-SOIC 0.154", 3.90mm Width


MC10EP11DG中文资料参数规格
技术参数

频率 3 GHz

电源电压DC 3.00V min

无卤素状态 Halogen Free

输出接口数 2

供电电流 30.0 mA

电路数 1

针脚数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MC10EP11DG引脚图与封装图

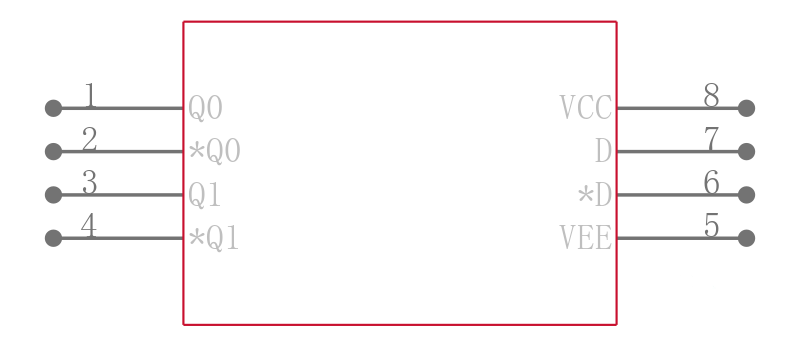

MC10EP11DG引脚图

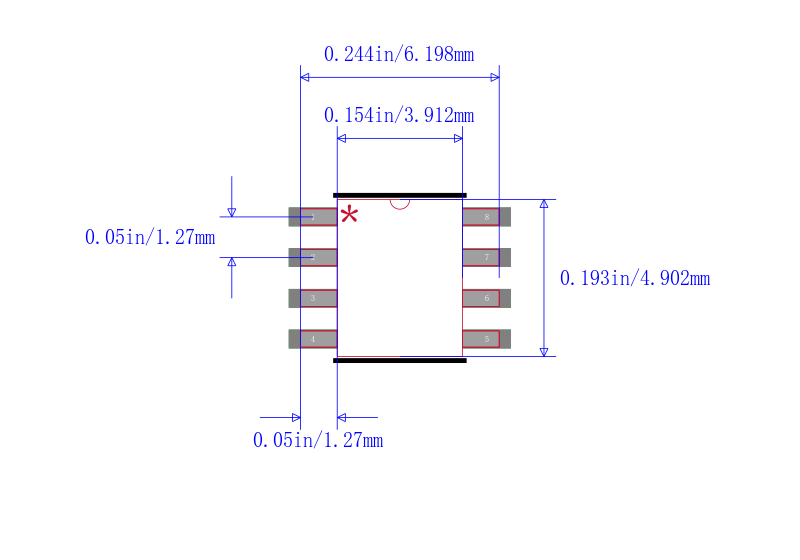

MC10EP11DG封装图

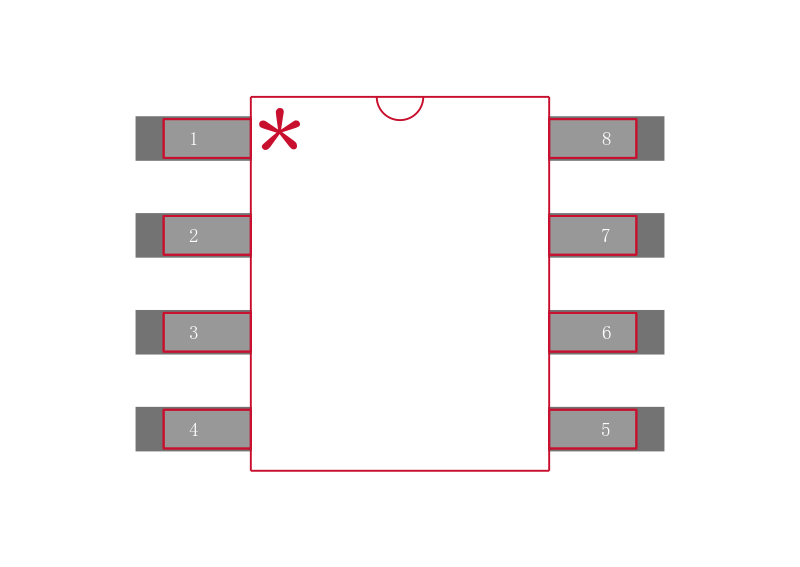

MC10EP11DG封装焊盘图
在线购买MC10EP11DG
型号: MC10EP11DG
描述:ON SEMICONDUCTOR  MC10EP11DG  缓冲器
替代型号MC10EP11DG
型号/品牌 代替类型 替代型号对比

MC10EP11DG

ON Semiconductor 安森美

当前型号

当前型号

MC10EP11DR2G

安森美

完全替代

MC10EP11DG和MC10EP11DR2G的区别

MC10EP11D

安森美

类似代替

MC10EP11DG和MC10EP11D的区别

MC10EP11DR2

安森美

功能相似

MC10EP11DG和MC10EP11DR2的区别
