MC100LVEP11DR2G

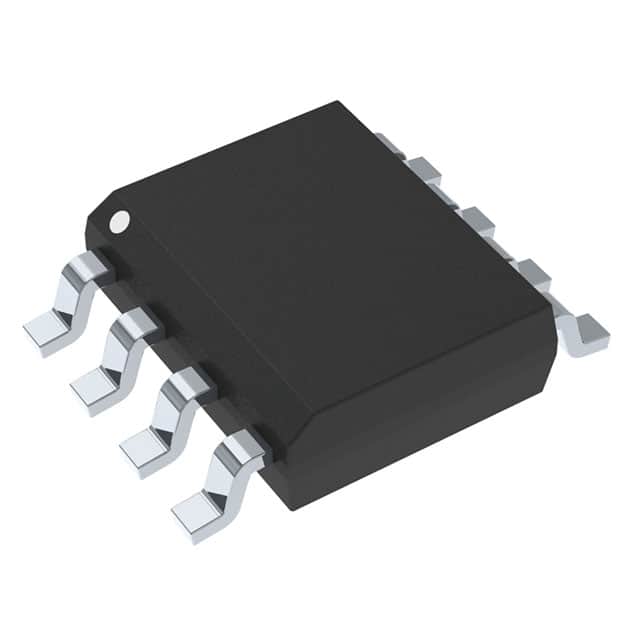

MC100LVEP11DR2G图片1
MC100LVEP11DR2G图片2
MC100LVEP11DR2G图片3
MC100LVEP11DR2G图片4
MC100LVEP11DR2G图片5
MC100LVEP11DR2G图片6
MC100LVEP11DR2G图片7
MC100LVEP11DR2G图片8
MC100LVEP11DR2G图片9
MC100LVEP11DR2G图片10
MC100LVEP11DR2G概述

2.5V / 3.3V ECL 1:2 差分 扇出缓冲器

Description

The MC10/100LVEP11 is a differential 1:2 fanout buffer. The device is pin and functionally equivalent to the EP11 device. With AC performance the same as the EP11 device, the LVEP11 is ideal for applications requiring lower voltage. Single−ended CLK input operation is limited to a VCC ≥ 3.0 V in PECL mode, or VEE ≤ −3.0 V in NECL mode.

The 100 Series contains temperature compensation.

Features

• 240 ps Typical Propagation Delay

• Maximum Frequency > 3.0 GHz Typical

• PECL Mode Operating Range: VCC = 2.375 V to 3.8 V with VEE = 0 V

• NECL Mode Operating Range: VCC = 0 V with VEE = −2.375 V to −3.8 V

• Open Input Default State

• Q Output Will Default LOW with Inputs Open or at VEE

• LVDS Input Compatible

• Pb−Free Packages are Available

MC100LVEP11DR2G中文资料参数规格
技术参数

频率 3 GHz

无卤素状态 Halogen Free

输出接口数 2

电路数 1

针脚数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.375V ~ 3.8V

电源电压Max 3.8 V

电源电压Min 2.375 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 GbE or Fibre Channel Redundant Fan-out

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买MC100LVEP11DR2G
型号: MC100LVEP11DR2G
描述:2.5V / 3.3V ECL 1:2 差分 扇出缓冲器
替代型号MC100LVEP11DR2G
型号/品牌 代替类型 替代型号对比

MC100LVEP11DR2G

ON Semiconductor 安森美

当前型号

当前型号

MC100LVEP11DTG

安森美

完全替代

MC100LVEP11DR2G和MC100LVEP11DTG的区别

MC100LVEP11DG

安森美

完全替代

MC100LVEP11DR2G和MC100LVEP11DG的区别

MC100LVEP11DTR2G

安森美

完全替代

MC100LVEP11DR2G和MC100LVEP11DTR2G的区别
