MBR0520LT1G概述

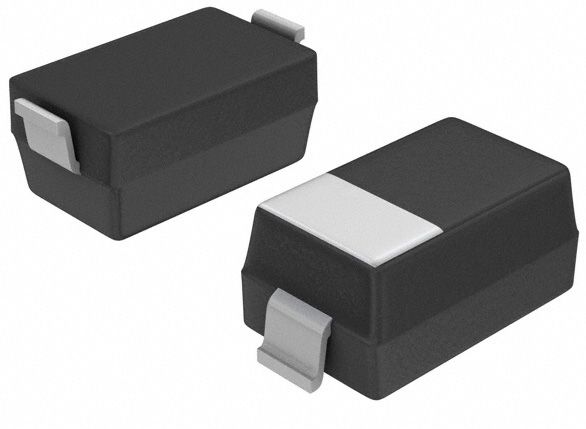

ON SEMICONDUCTOR MBR0520LT1G 肖特基整流器, 单, 20 V, 500 mA, SOD-123, 2 引脚, 385 mV

半导体公司的为表面安装单肖特基整流电源, SOD-123封装. 此设备用于低电压, 高频率整流, 续流和极性保护应用.

.: 环氧模

.: 汽车级AEC-Q101标准

.: 应力保护保护环

.: 最大重复性反向电压Vrrm 20V

.: 5.5A IFSM非重复性正向浪涌电流

.: AV正向电流IF: 0.5A

.: 工作结温范围: -65°C至125°C

.: 0.385V最大正向电压VF 0.5A

MBR0520LT1G中文资料参数规格

技术参数

额定电压DC 20.0 V

额定电流 500 mA

输出电流 ≤500 mA

针脚数 2

正向电压 0.385 V

极性 Standard

热阻 150℃/W RθJL

正向电流 500 mA

最大正向浪涌电流（Ifsm） 5.5 A

正向电压Max 385 mV

正向电流Max 500 mA

工作温度Max 125 ℃

工作温度Min -65 ℃

工作结温Max 125 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SOD-123

外形尺寸

长度 2.69 mm

宽度 1.6 mm

高度 1.12 mm

封装 SOD-123

物理参数

工作温度 -65℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial, 车用, 电源管理, 工业, Portable Devices, Power Management, , Automotive, Consumer Electronics, 消费电子产品, 便携式器材, Power Management, Power Management, Automotive, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MBR0520LT1G引脚图与封装图

在线购买MBR0520LT1G

型号： MBR0520LT1G

制造商： ON Semiconductor 安森美

描述：ON SEMICONDUCTOR MBR0520LT1G 肖特基整流器, 单, 20 V, 500 mA, SOD-123, 2 引脚, 385 mV

立即咨询

替代型号MBR0520LT1G

型号/品牌	代替类型	替代型号对比
MBR0520LT1G ON Semiconductor 安森美	当前型号	当前型号
B0520LW-7-F 美台	完全替代	MBR0520LT1G和B0520LW-7-F的区别
MBR0530T1G 安森美	类似代替	MBR0520LT1G和MBR0530T1G的区别
MBR0520LT3G 安森美	类似代替	MBR0520LT1G和MBR0520LT3G的区别
