MBRS340T3G概述

3A 至 9A，ON Semiconductor### 标准带 NSV-、SBR- 或 S- 前缀的制造商部件号符合 AEC-Q101 汽车等级。

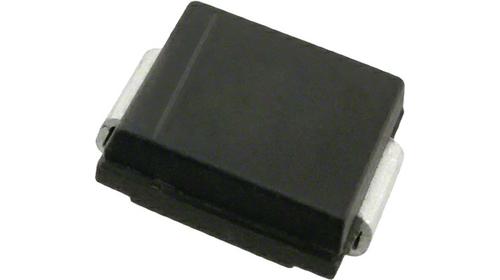

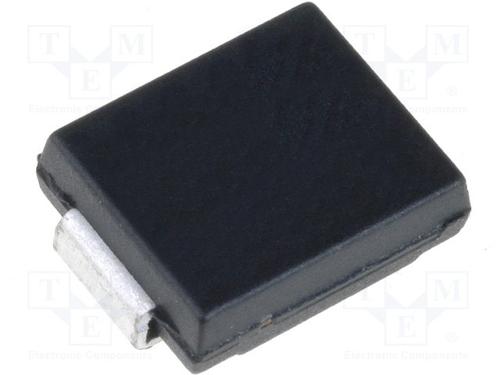

施耐德公司的是表面安装的"J"型弯曲含铅肖特基整流电源, SMCCASE 403-03封装. 它具有外延构架, 有着高度稳定的氧化钝化结和金属触芯. 此设备设计用做低电压, 高频整流, 惯性滑行, 极性保护和尺寸和重量极为关键的应用.

.: 环氧树脂符合UL 94 V-0 @ 0.125英寸

.: 汽车级AEC-Q101标准

.: 保护环用于应力保护

.: 最大重复性反向电压Vrrm 40V

.: 80A IFSM非重复性正向浪涌电流

.: 正向电流IfAV: 3A, TL 110°C和4A, TL 105°C

.: 运行结温范围: -65°C至150°C

.: 最大正向电压VF: 500mV, IF 3A

MBRS340T3G中文资料参数规格

技术参数

额定电压DC 40.0 V

额定电流 3.00 A

无卤素状态 Halogen Free

输出电流 ≤3.00 A

负载电流 3 A

针脚数 2

正向电压 0.5 V

极性 Standard

热阻 11℃/W RθJL

正向电流 3 A

最大正向浪涌电流（Ifsm） 80 A

正向电压Max 500 mV

正向电流Max 4 A

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温Max 150 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMC

外形尺寸

长度 6.86 mm

宽度 5.84 mm

高度 2.13 mm

封装 SMC

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用工业, 车用, Industrial, 便携式器材, 电源管理, Consumer Electronics, Power Management, Power Management, Automotive, Industrial, Automotive, 消费电子产品, Portable Devices

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

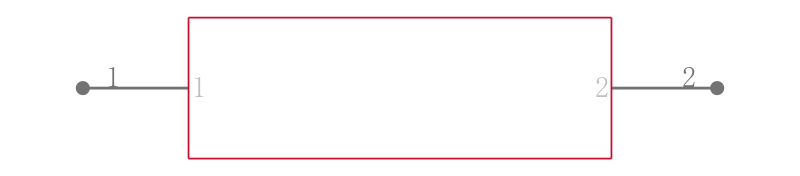

MBRS340T3G引脚图与封装图
