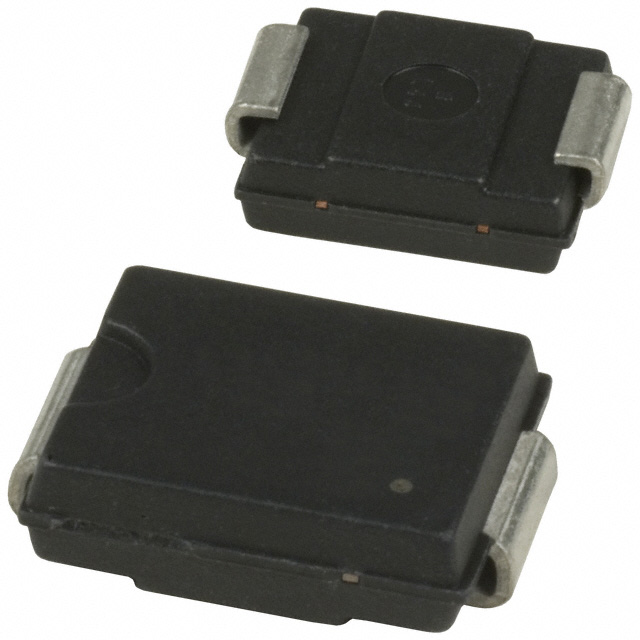

MBRS330T3G图片1

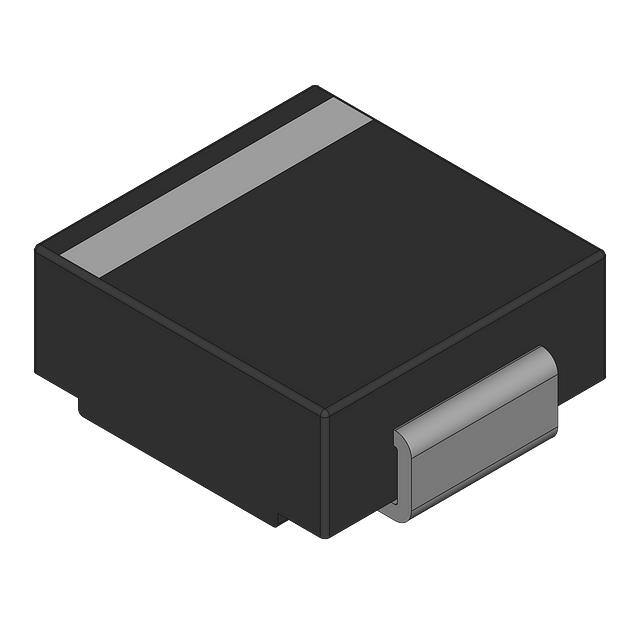

MBRS330T3G图片2

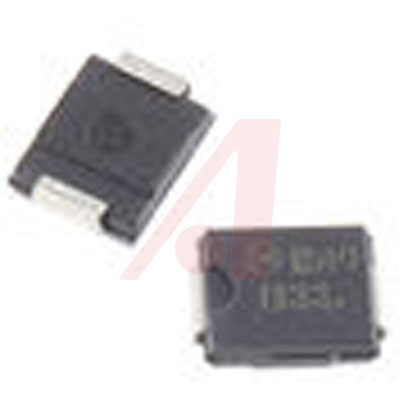

MBRS330T3G图片3

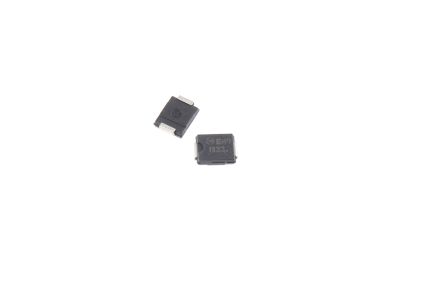

MBRS330T3G图片4
MBRS330T3G图片5
MBRS330T3G图片6
MBRS330T3G图片7
MBRS330T3G图片8
MBRS330T3G图片9
MBRS330T3G图片10
MBRS330T3G图片11
MBRS330T3G图片12
MBRS330T3G图片13
MBRS330T3G图片14
MBRS330T3G图片15
MBRS330T3G概述

ON SEMICONDUCTOR  MBRS330T3G  肖特基整流器, 单, 30 V, 3 A, DO-214AB, 2 引脚, 500 mV

反向电压VrReverse Voltage| 30V \---|--- 平均整流电流IoAVerage Rectified Current| 3A 最大正向压降VFForward VoltageVf | 740mV/0.74V 最大耗散功率PdPower dissipation| Description & Applications| Surface Mount Schottky Power Rectifier • Small Compact Surface Mountable Package • Rectangular Package for Automated Handling • Highly Stable Oxide Passivated Junction • Very Low Forward Voltage Drop • Excellent Ability to Withstand Reverse Avalanche Energy Transients 描述与应用| 表面贴装 肖特基功率整流器 •小型紧凑型表面贴装包装 •矩形包装的自动化处理 •高度稳定的氧化钝化结 •非常低正向压降 •卓越的能力承受反向雪崩能量瞬变

MBRS330T3G中文资料参数规格
技术参数

额定电压DC 30.0 V

额定电流 3.00 A

无卤素状态 Halogen Free

输出电流 ≤3.00 A

针脚数 2

正向电压 0.5 V

极性 Standard

热阻 11℃/W RθJL

正向电流 3 A

最大正向浪涌电流(Ifsm) 80 A

正向电压Max 500 mV

正向电流Max 4 A

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温Max 150 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB

外形尺寸

长度 7.11 mm

宽度 6.1 mm

高度 2.26 mm

封装 DO-214AB

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 工业, 车用, Power Management, Automotive, Industrial, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

MBRS330T3G引脚图与封装图
MBRS330T3G引脚图
MBRS330T3G封装焊盘图
在线购买MBRS330T3G
型号: MBRS330T3G
描述:ON SEMICONDUCTOR  MBRS330T3G  肖特基整流器, 单, 30 V, 3 A, DO-214AB, 2 引脚, 500 mV
替代型号MBRS330T3G
型号/品牌 代替类型 替代型号对比

MBRS330T3G

ON Semiconductor 安森美

当前型号

当前型号

MBRS330T3

安森美

类似代替

MBRS330T3G和MBRS330T3的区别

B330A-13-F

美台

功能相似

MBRS330T3G和B330A-13-F的区别

STPS340S

意法半导体

功能相似

MBRS330T3G和STPS340S的区别
