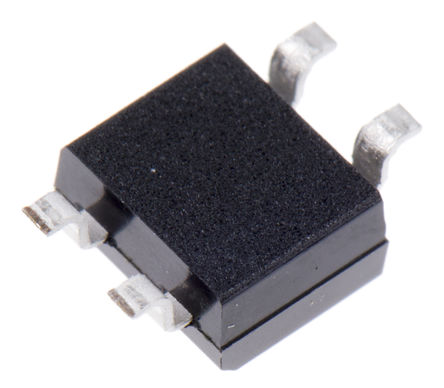

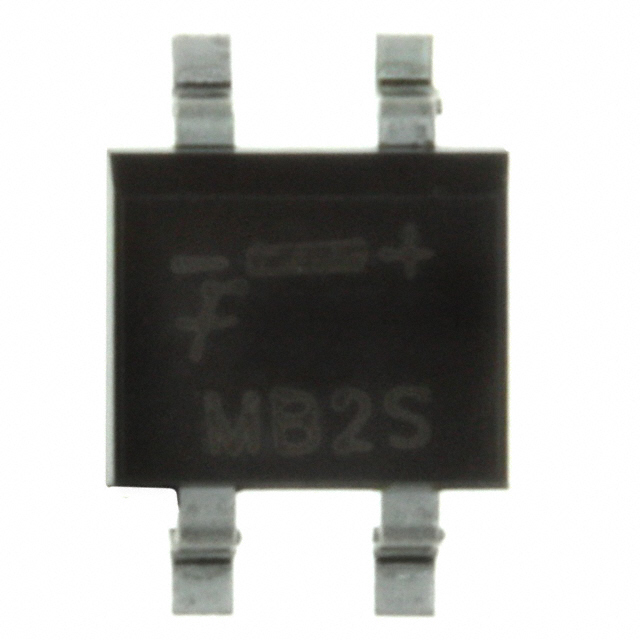

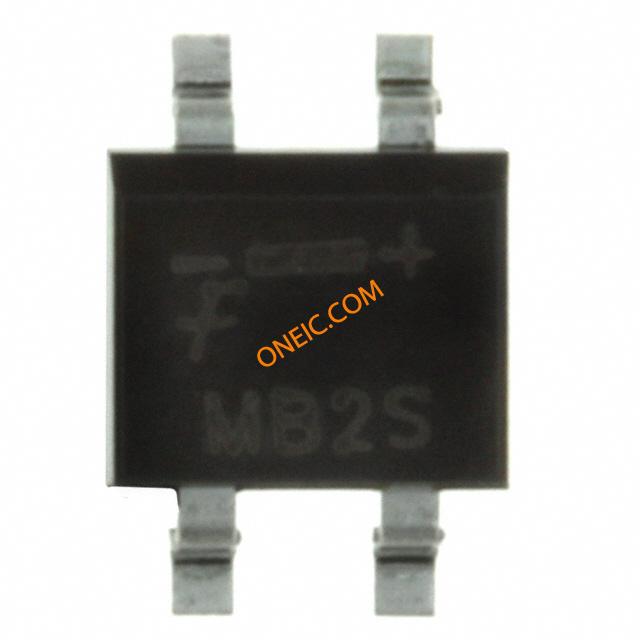

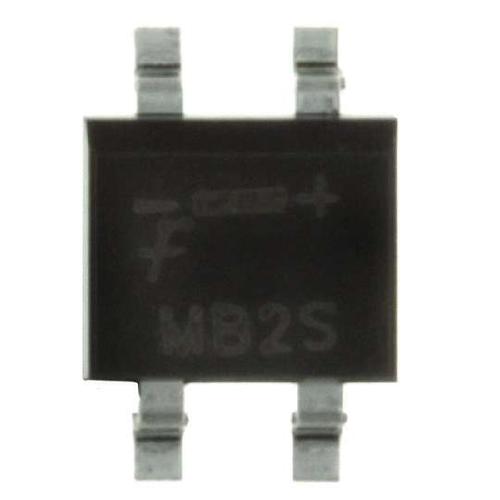

FAIRCHILD SEMICONDUCTOR MB2S 二极管 桥式整流, 单相, 200 V, 500 mA, SOIC, 1 V, 4 引脚
The is a 4-pin single-phase Bridge Rectifier Diode achieves high surge current absorption within a very small foot print. It shines in surge capability within its small 35mm² form-factor. In order to absorb high surge currents, the design supports a 35A IFSM rating and 5A²sec I²T rating. The features make the device ideal for small power supplies that need a little extra surge capability.
- .
- Low-leakage
- .
- 35A Peak surge overload rating
- .
- Ideal for printed circuit board
- .
- 140V Maximum RMS bridge input voltage
- .
- -55 to 150°C Operating junction temperature range
额定电压DC 200 V
额定电压AC 140 V
额定电流 500 mA
电容 13.0 pF
输出电流 ≤500 mA
针脚数 4
正向电压 1 V
耗散功率 1.4 W
正向电流 500 mA
最大正向浪涌电流（Ifsm） 35 A
正向电压Max 1 V
正向电流Max 500 mA
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 1400 mW
安装方式 Surface Mount
引脚数 4
封装 SOIC-4
长度 4.95 mm
宽度 4.2 mm
高度 2.7 mm
封装 SOIC-4
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MB2S Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
MB2S-E3/80 威世 | 类似代替 | MB2S和MB2S-E3/80的区别 |
DF04S-T 美台 | 功能相似 | MB2S和DF04S-T的区别 |
DF02S-T 美台 | 功能相似 | MB2S和DF02S-T的区别 |
