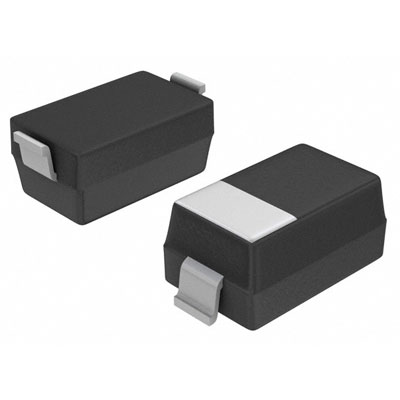

MBR0540T1G图片1

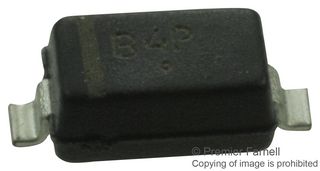

MBR0540T1G图片2

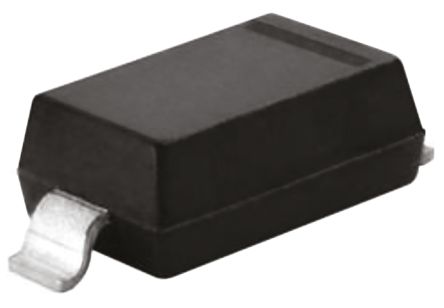

MBR0540T1G图片3

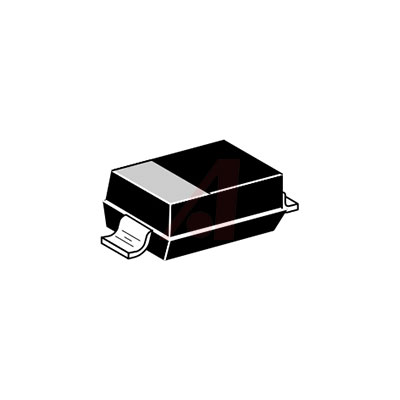

MBR0540T1G图片4

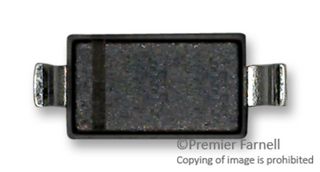

MBR0540T1G图片5

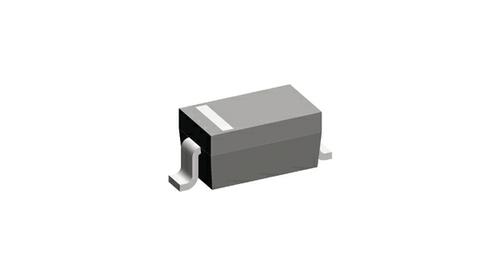

MBR0540T1G图片6

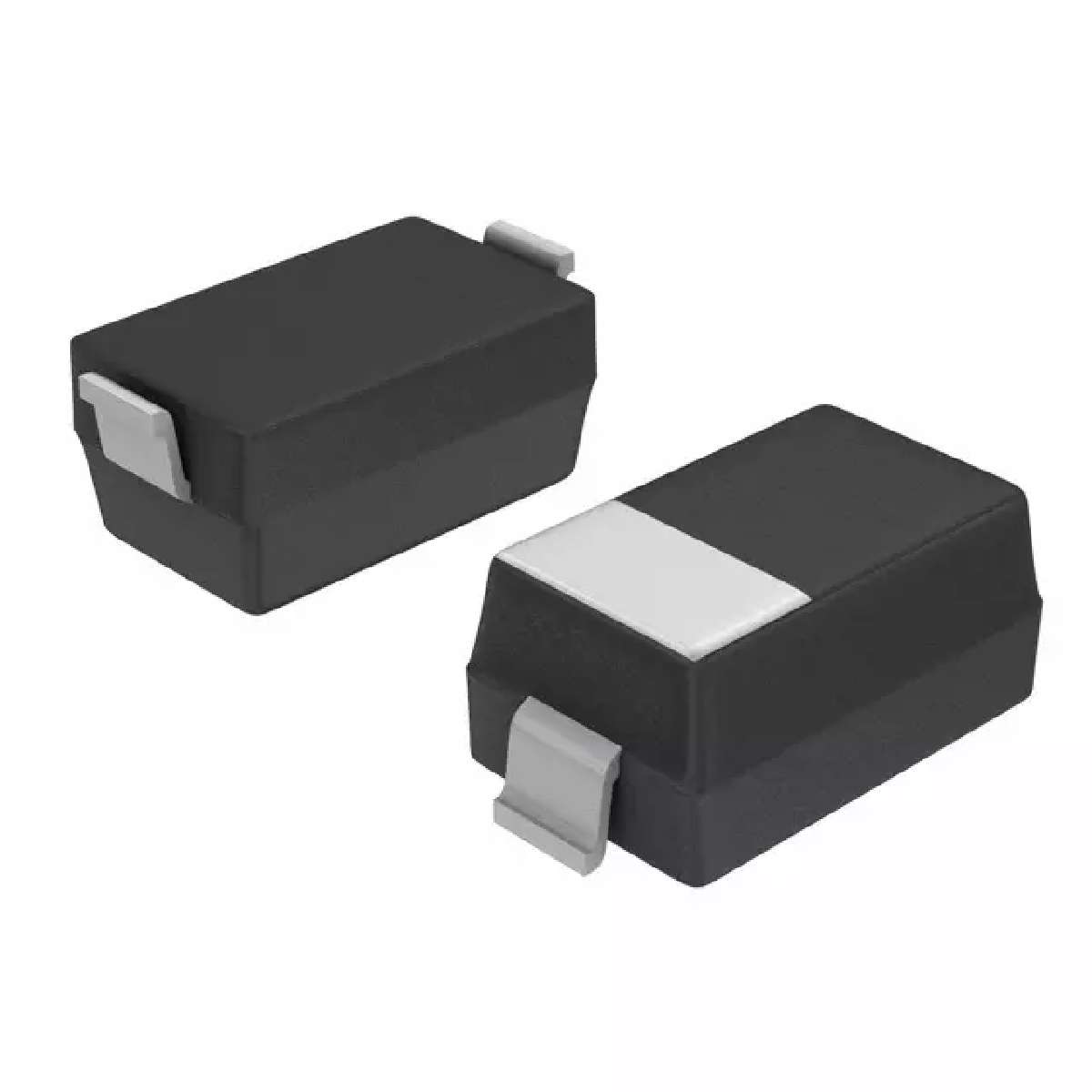

MBR0540T1G图片7

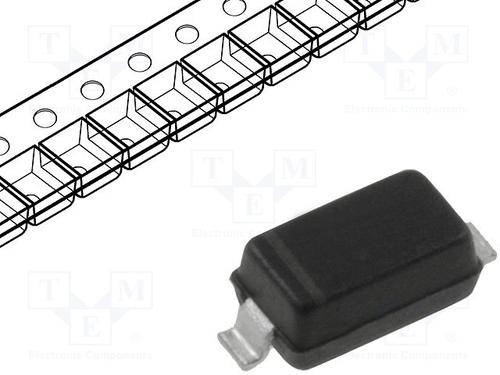

MBR0540T1G图片8
MBR0540T1G图片9
MBR0540T1G图片10
MBR0540T1G图片11
MBR0540T1G图片12
MBR0540T1G图片13
MBR0540T1G图片14
MBR0540T1G图片15
MBR0540T1G图片16
MBR0540T1G图片17
MBR0540T1G图片18
MBR0540T1G图片19
MBR0540T1G图片20
MBR0540T1G图片21
MBR0540T1G图片22
MBR0540T1G图片23
MBR0540T1G图片24
MBR0540T1G图片25
MBR0540T1G图片26
MBR0540T1G图片27
MBR0540T1G图片28
MBR0540T1G概述

ON SEMICONDUCTOR  MBR0540T1G  肖特基整流器, 单, 40 V, 500 mA, SOD-123, 2 引脚, 510 mV

半导体公司的为表面安装单肖特基整流电源, SOD-123封装. 此设备用于低电压, 高频率整流, 续流和极性保护应用.

.
环氧符合UL 94 V-0 @ 0.125英寸
.
汽车级AEC-Q101标准
.
应力保护保护环
.
最大重复性反向电压Vrrm 40V
.
5.5A IFSM非重复性正向浪涌电流
.
AV正向电流500mA
.
最大运行温度: -55°C至150°C
.
最大正向电压VF: 620mV, IF 1A
MBR0540T1G中文资料参数规格
技术参数

额定电压DC 40.0 V

额定电流 500 mA

无卤素状态 Halogen Free

输出电流 ≤500 mA

负载电流 0.5 A

针脚数 2

正向电压 510mV @500mA

极性 Standard

热阻 118℃/W RθJL

正向电流 500 mA

最大正向浪涌电流(Ifsm) 5.5 A

正向电压Max 510 mV

正向电流Max 500 mA

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温Max 150 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SOD-123

外形尺寸

长度 2.69 mm

宽度 1.6 mm

高度 1.12 mm

封装 SOD-123

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

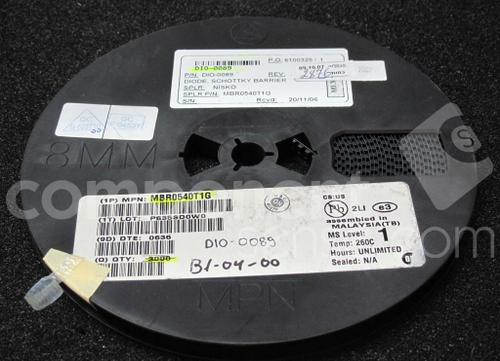

包装方式 Tape & Reel TR

制造应用 Industrial, 电源管理, Power Management, Industrial, Portable Devices, , Power Management, Safety, Consumer Electronics, 消费电子产品, 便携式器材, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2017/07/07

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

MBR0540T1G引脚图与封装图

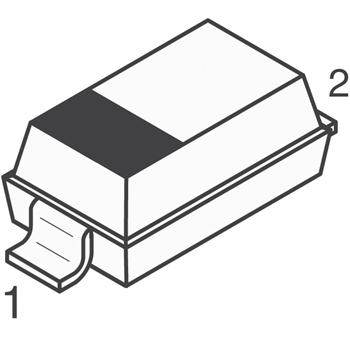

MBR0540T1G引脚图
MBR0540T1G封装焊盘图
在线购买MBR0540T1G
型号: MBR0540T1G
描述:ON SEMICONDUCTOR  MBR0540T1G  肖特基整流器, 单, 40 V, 500 mA, SOD-123, 2 引脚, 510 mV
替代型号MBR0540T1G
型号/品牌 代替类型 替代型号对比

MBR0540T1G

ON Semiconductor 安森美

当前型号

当前型号

MBR0540T3G

安森美

完全替代

MBR0540T1G和MBR0540T3G的区别

MBR0540

安森美

类似代替

MBR0540T1G和MBR0540的区别

MBR0530T1

安森美

类似代替

MBR0540T1G和MBR0530T1的区别
