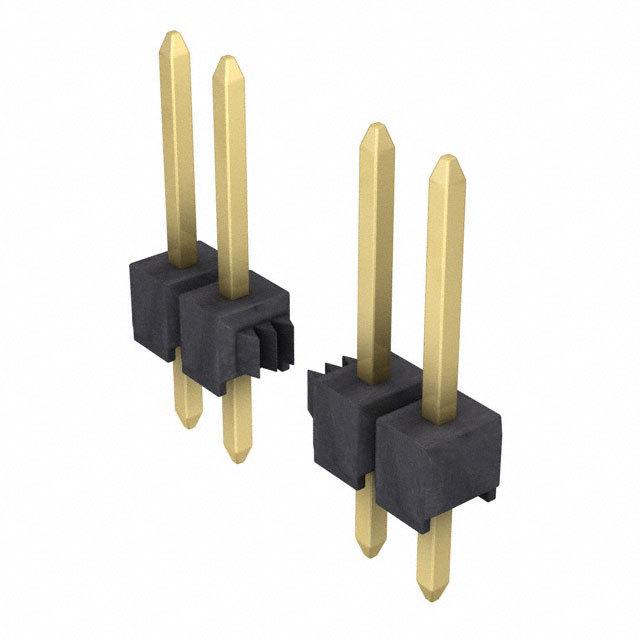

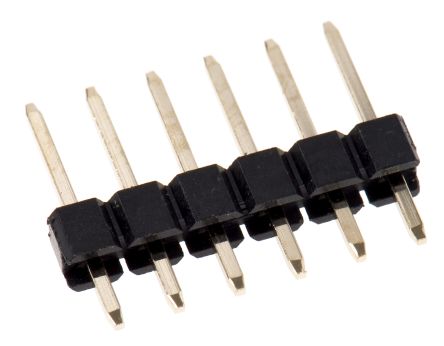

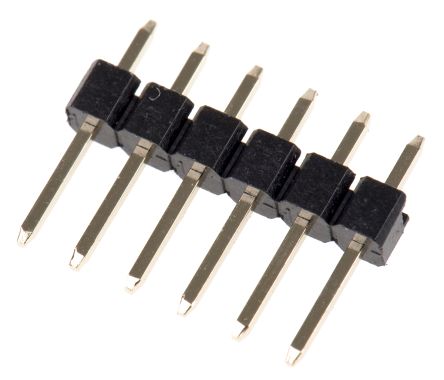

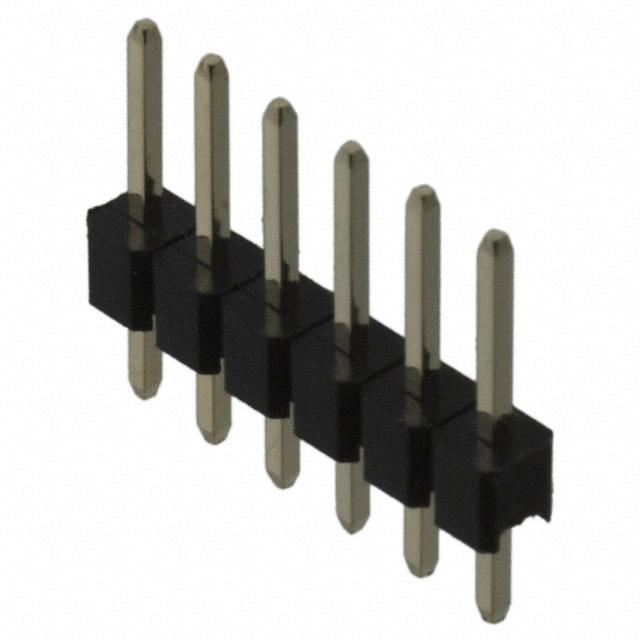

HARWIN M20-9990645 板至板连接, 垂直, M20系列, 6 触点, 针座, 2.54 mm, 通孔安装, 1 排
M20 2.54mm 印刷电路板引脚管座
M20 系列印刷电路板通孔和 SMT 安装管座连接器具有 2.54mm 节距。 这些 M20 2.54 mm 印刷电路板管座提供双排和单排、垂直和直角配置，使其成为多种应用的多用途解决方案。 这些 M20 2.54 mm 印刷电路板引脚管座连接器的外壳还配有不同的配接引脚长度：M20-975xxx、M20-976xxx、M20-977xxx = 5.8 mm 引脚高度
M20-995xxx、M20-996xxx、M20-998xxx、M20-999xxx = 6.1 mm 引脚高度
M20-997xxx = 8.5 mm 引脚高度
印刷电路板通孔和 SMT 安装管座的外壳由高温热塑性塑料制成，使其能够耐受相同的回流焊接过程
外壳的设计融入雉堞，使其可以切割为需要的尺寸，请在执行此操作是小心处理尾线。
这些 M20 2.54 mm 印刷电路板引脚管座连接器可与 M20 系列印刷电路板插座、插座外壳和跳线配接。
### 特点和优势
多个配置选项和引脚配接长度，确保设计灵活性
热塑性外壳可耐受回流焊接过程
可切割成较小的尺寸
触点数 6
极性 Male
触点电镀 Gold
额定电压AC 750 V
额定电流 3A/触头
绝缘电阻 10.0 GΩ
排数 1
针脚数 6
接触电阻 15.0 mΩ
拔插次数 300
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
长度 15.24 mm
宽度 2.54 mm
高度 8.64 mm
封装 -
引脚间距 2.54 mm
触点材质 Phosphor Bronze
绝缘材质 Polyester
工作温度 -40℃ ~ 105℃
产品生命周期 Active
制造应用 工业, -, 应用包括消费类电子产品、通信、驱动器和控制、工业监控和个人计算, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
