MPSA13G概述

ON SEMICONDUCTOR MPSA13G 单晶体管双极, 达林顿, NPN, 30 V, 125 MHz, 625 mW, 500 mA, 10000 hFE

NPN 复合，On Semiconductor

### 标准

带 S 或 NSV 前缀的制造商部件号具有汽车资格，符合 AEC-Q101 标准。

### ，On Semiconductor

的各种双极晶体管，包括以下类别：

小信号晶体管

功率晶体管

双晶体管

复合晶体管对

高电压晶体管

射频晶体管

双极/FET 晶体管

MPSA13G中文资料参数规格

技术参数

额定电压DC 30.0 V

额定电流 500 mA

输出电压 30 V

输出电流 500 mA

针脚数 3

极性 NPN

耗散功率 625 mW

击穿电压集电极-发射极 30 V

集电极最大允许电流 0.5A

最小电流放大倍数hFE 10000 @100mA, 5V

额定功率Max 625 mW

直流电流增益hFE 10000

工作温度Max 150 ℃

工作温度Min -55 ℃

增益带宽 125MHz Min

耗散功率Max 625 mW

输入电压 10 V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-226-3

外形尺寸

长度 5.2 mm

宽度 4.19 mm

高度 5.33 mm

封装 TO-226-3

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Lighting, 工业, Industrial, 照明

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

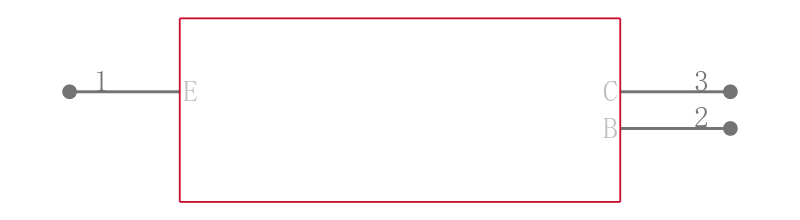

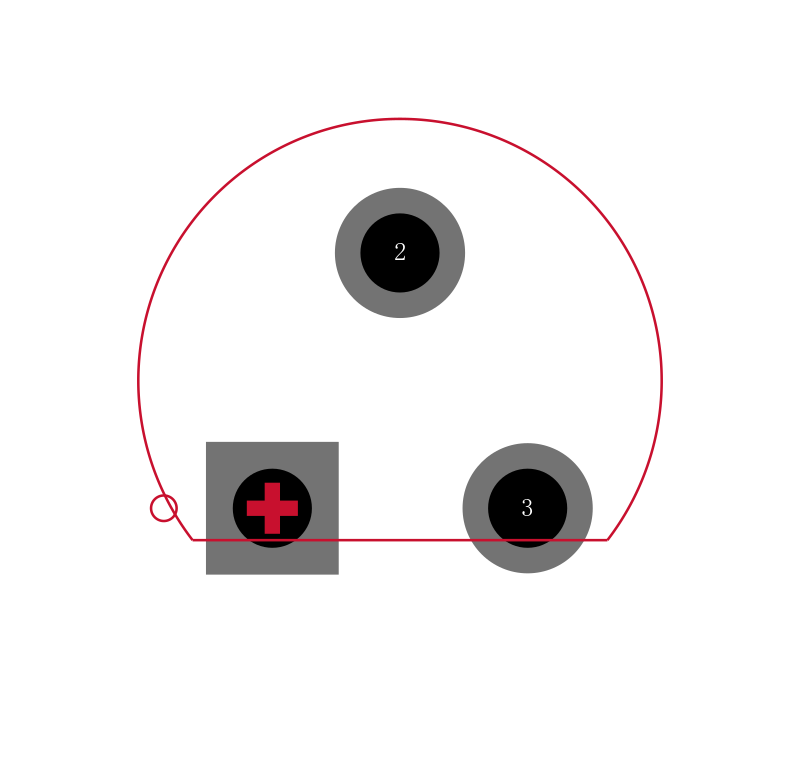

MPSA13G引脚图与封装图

在线购买MPSA13G

型号： MPSA13G

制造商： ON Semiconductor 安森美

描述：ON SEMICONDUCTOR MPSA13G 单晶体管双极, 达林顿, NPN, 30 V, 125 MHz, 625 mW, 500 mA, 10000 hFE

立即咨询

替代型号MPSA13G

型号/品牌	代替类型	替代型号对比
MPSA13G ON Semiconductor 安森美	当前型号	当前型号
MPSA13RLRPG 安森美	完全替代	MPSA13G和MPSA13RLRPG的区别
MPSA13RLRAG 安森美	类似代替	MPSA13G和MPSA13RLRAG的区别
MPSA13ZL1G 安森美	类似代替	MPSA13G和MPSA13ZL1G的区别
