MJD340G参数规格_中文资料_数据手册PDF

MJD340G概述

ON SEMICONDUCTOR MJD340G 单晶体管双极, 通用, NPN, 300 V, 15 W, 500 mA, 240 hFE

高电压，

### 标准

带 S 前缀的制造商部件号具有汽车资格，符合 AEC-Q101 标准。

### ，On Semiconductor

ON Semiconductor 的各种双极晶体管，包括以下类别：

小信号晶体管

功率晶体管

双晶体管

复合晶体管对

高电压晶体管

射频晶体管

双极/FET 晶体管

MJD340G中文资料参数规格

技术参数

额定电压DC 300 V

额定电流 500 mA

针脚数 3

极性 NPN

耗散功率 15 W

击穿电压集电极-发射极 300 V

热阻 8.33℃/W RθJC

集电极最大允许电流 0.5A

最小电流放大倍数hFE 30 @50mA, 10V

额定功率Max 1.56 W

直流电流增益hFE 240

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

耗散功率Max 1560 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.73 mm

宽度 2.38 mm

高度 6.22 mm

封装 TO-252-3

物理参数

材质 Silicon

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 车用, 电源管理, 工业, Audio, Automotive, 音频, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

数据手册

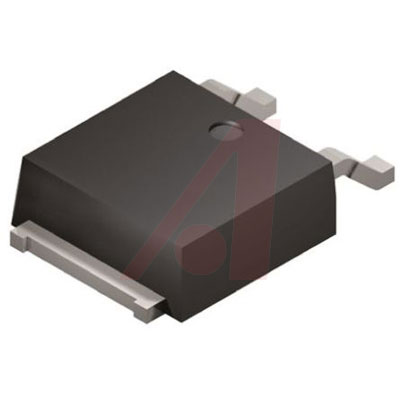

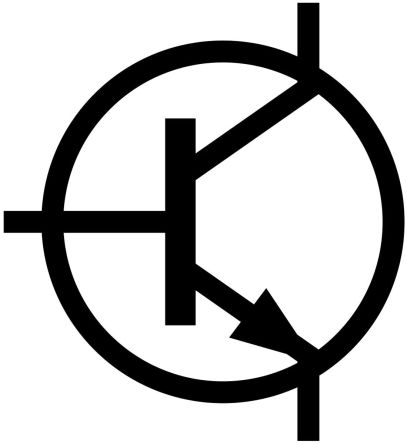

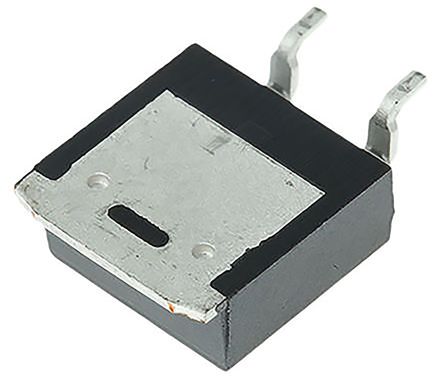

MJD340G引脚图与封装图
