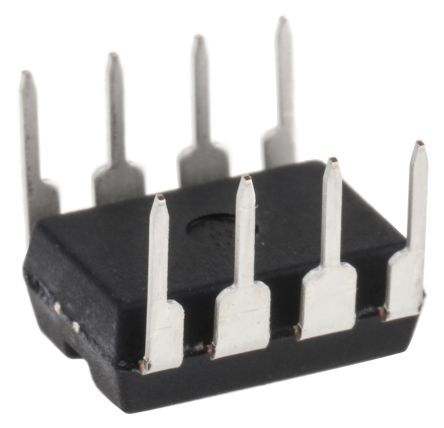

ON SEMICONDUCTOR MC34072APG 运算放大器, 双路, 4.5 MHz, 2个放大器, 13 V/µs, 3V 至 44V, DIP, 8 引脚
MC33071/2/4、MC34071/2/4、NCV33072/4、单电源 3 V 至 44 V、,
ON Semiconductor MC33071/72/74、MC34071/72/74、NCV33072/74A 系列运算放大器提供单路、双路和四路配置。 它们提供 4.5 MHz 增益带宽产品、13 V/μs 转换速率和快速设置时间,无需使用 JFET 设备技术。
此系列可从分离式电源操作,但适用于单电源操作,因为共模输入电压范围包括接地电位 VEE。 这些运算放大器具有高输入阻抗、低输入偏置电压和高增益。所有变体提供塑料 DIP、SOIC 和 TSSOP 表面安装封装。
快速设置时间:1.1 μs 至 0.1%
宽单电源工作:3 V 至 44 V
宽输入共模电压范围:包括接地 VEE
低输入偏置电压:3 mV 最大(以 "A" 结尾)
大输出电压摆幅:-14.7 V 至 +14 V(带 ±15 V 电源)
大电容驱动能力:0 pF 至 10000 pF
低总谐波畸变:0.02%
极佳的相位裕度:60°
极好的增益裕度:12 dB
输出短路保护
### 运算放大器,ON Semiconductor
无卤素状态 Halogen Free
输出电流 30 mA
供电电流 1.9 mA
电路数 2
通道数 2
针脚数 8
共模抑制比 97 dB
带宽 4.5 MHz
转换速率 13.0 V/μs
增益频宽积 4.5 MHz
输入补偿电压 500 µV
输入偏置电流 100 nA
工作温度Max 70 ℃
工作温度Min 0 ℃
增益带宽 4.5 MHz
共模抑制比Min 80 dB
电源电压 3V ~ 44V
电源电压Max 44 V
电源电压Min 3 V
安装方式 Through Hole
引脚数 8

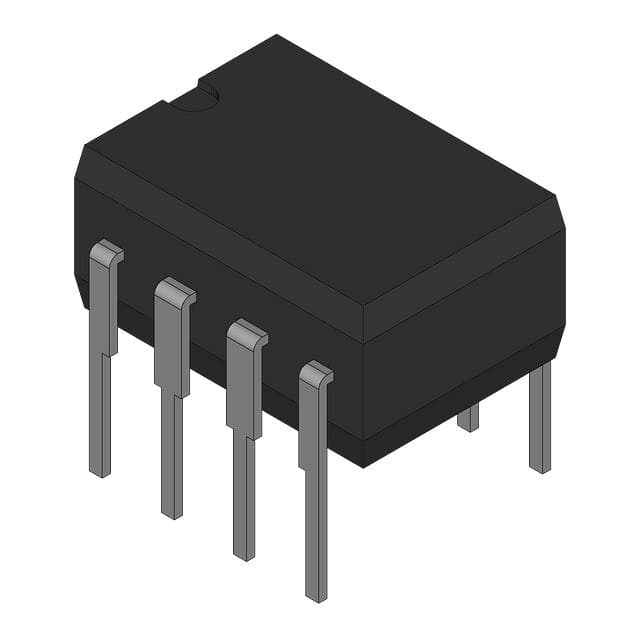

封装 DIP-8
长度 10.16 mm
宽度 7.11 mm
高度 4.95 mm
封装 DIP-8
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Each
制造应用 工业, 车用, 传感与仪器, Industrial, |Automotive, Sensing & Instrumentation, Automation & Process Control, Commercial, , 商业, 自动化与过程控制
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MC34072APG ON Semiconductor 安森美 | 当前型号 | 当前型号 |
MC34072ADR2G 安森美 | 完全替代 | MC34072APG和MC34072ADR2G的区别 |
MC34072PG 安森美 | 类似代替 | MC34072APG和MC34072PG的区别 |
MC34072DR2G 安森美 | 功能相似 | MC34072APG和MC34072DR2G的区别 |
