MC33071/2/4、MC34071/2/4、NCV33072/4、单电源 3 V 至 44 V、运算放大器，ON SemiconductorON Semiconductor MC33071/72/74、MC34071/72/74、NCV33072/74A 系列运算放大器提供单路、双路和四路配置。 它们提供 4.5 MHz 增益带宽产品、13 V/μs 转换速率和快速设置时间，无需使用 JFET 设备技术。 此系列可从分离式电源操作，但适用于单电源操作，因为共模输入电压范围包括接地电位 VEE。 这些运算放大器具有高输入阻抗、低输入偏置电压和高增益。所有变体提供塑料 DIP、SOIC 和 TSSOP 表面安装封装。快速设置时间：1.1 μs 至 0.1% 宽单电源工作：3 V 至 44 V 宽输入共模电压范围：包括接地 VEE 低输入偏置电压：3 mV 最大（以 "A" 结尾） 大输出电压摆幅：-14.7 V 至 +14 V（带 ±15 V 电源） 大电容驱动能力：0 pF 至 10000 pF 低总谐波畸变：0.02% 极佳的相位裕度：60° 极好的增益裕度：12 dB 输出短路保护 ### 运算放大器，ON Semiconductor
MC33071/2/4、MC34071/2/4、NCV33072/4、单电源 3 V 至 44 V、，
ON Semiconductor MC33071/72/74、MC34071/72/74、NCV33072/74A 系列运算放大器提供单路、双路和四路配置。 它们提供 4.5 MHz 增益带宽产品、13 V/μs 转换速率和快速设置时间，无需使用 JFET 设备技术。
此系列可从分离式电源操作，但适用于单电源操作，因为共模输入电压范围包括接地电位 VEE。 这些运算放大器具有高输入阻抗、低输入偏置电压和高增益。所有变体提供塑料 DIP、SOIC 和 TSSOP 表面安装封装。
快速设置时间：1.1 μs 至 0.1%
宽单电源工作：3 V 至 44 V
宽输入共模电压范围：包括接地 VEE
低输入偏置电压：3 mV 最大（以 "A" 结尾）
大输出电压摆幅：-14.7 V 至 +14 V（带 ±15 V 电源）
大电容驱动能力：0 pF 至 10000 pF
低总谐波畸变：0.02%
极佳的相位裕度：60°
极好的增益裕度：12 dB
输出短路保护
### 运算放大器，ON Semiconductor
无卤素状态 Halogen Free
供电电流 1.9 mA
电路数 2
通道数 2

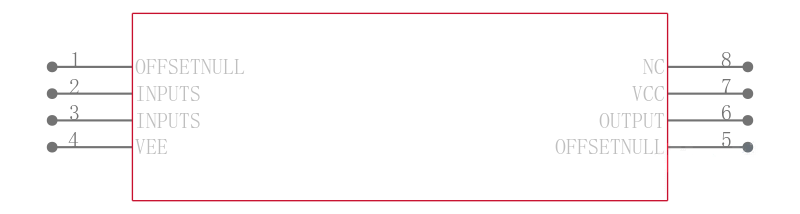

针脚数 8
共模抑制比 70 dB
带宽 4.5 MHz
转换速率 13.0 V/μs
增益频宽积 4.5 MHz
输入补偿电压 1 mV
输入偏置电流 100 nA
工作温度Max 125 ℃
工作温度Min -40 ℃
增益带宽 4.5 MHz
共模抑制比Min 70 dB
电源电压 3V ~ 44V
电源电压Max 44 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 8

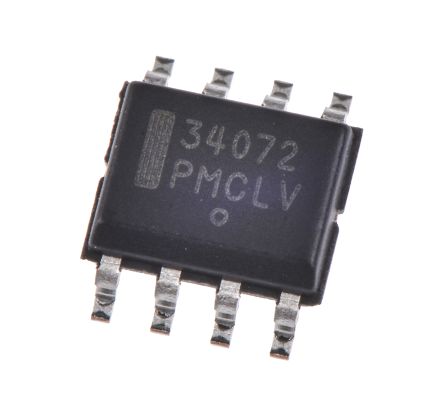

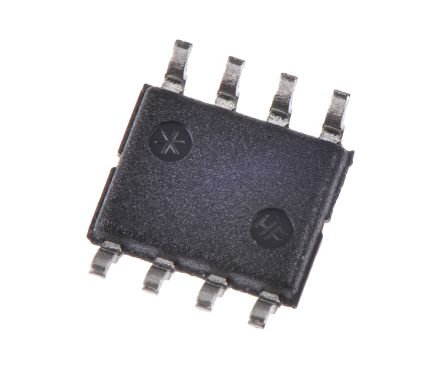

封装 SOIC-8
长度 5 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-8
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 Instrumentation and Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MC34072VDG ON Semiconductor 安森美 | 当前型号 | 当前型号 |
MC34072DR2 安森美 | 完全替代 | MC34072VDG和MC34072DR2的区别 |
MC34072VPG 安森美 | 完全替代 | MC34072VDG和MC34072VPG的区别 |
MC34072VP 安森美 | 完全替代 | MC34072VDG和MC34072VP的区别 |
