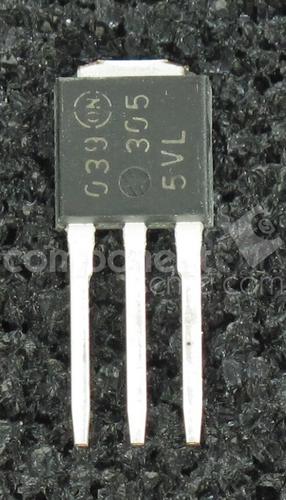

MTD3055VL图片1
MTD3055VL图片2
MTD3055VL图片3
MTD3055VL图片4
MTD3055VL图片5
MTD3055VL图片6
MTD3055VL图片7
MTD3055VL概述

功率MOSFET 12安培, 60伏 Power MOSFET 12 Amps, 60 Volts

增强模式 N 通道 MOSFET, Fairchild Semiconductor

增强模式场效应 FET 使用了 Fairchild 的专利高单元密度的 DMOS 技术进行生产。 这种高密度工艺设计用于尽量减小通态电阻,提供耐用可靠的性能和快速切换。

### MOSFET 晶体管,Fairchild Semiconductor

Fairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 <250V 类型。 先进的硅技术提供更小的芯片尺寸,其整合到多种工业标准和耐热增强型封装中。

Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。


欧时:
ON Semiconductor Si N沟道 MOSFET MTD3055VL, 12 A, Vds=60 V, 3引脚 DPAK TO-252封装


得捷:
MOSFET N-CH 60V 12A TO252-3


艾睿:
Trans MOSFET N-CH 60V 12A 3-Pin2+Tab DPAK T/R


Verical:
Trans MOSFET N-CH 60V 12A 3-Pin2+Tab DPAK T/R


MTD3055VL中文资料参数规格
技术参数

额定电压DC 60.0 V

额定电流 12.0 A

针脚数 3

漏源极电阻 0.18 Ω

极性 N-Channel

耗散功率 3.9 W

阈值电压 1.5 V

输入电容 570 pF

栅电荷 10.0 nC

漏源极电压Vds 60 V

漏源击穿电压 60.0 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 12.0 A

输入电容Ciss 570pF @25VVds

额定功率Max 1.5 W

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 48 W

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.73 mm

宽度 6.22 mm

高度 2.39 mm

封装 TO-252-3

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 电源管理

符合标准

RoHS标准

含铅标准 Lead Free

数据手册

在线购买MTD3055VL
型号: MTD3055VL
描述:功率MOSFET 12安培, 60伏 Power MOSFET 12 Amps, 60 Volts
替代型号MTD3055VL
型号/品牌 代替类型 替代型号对比

MTD3055VL

ON Semiconductor 安森美

当前型号

当前型号

STD12NF06LT4

意法半导体

功能相似

MTD3055VL和STD12NF06LT4的区别
