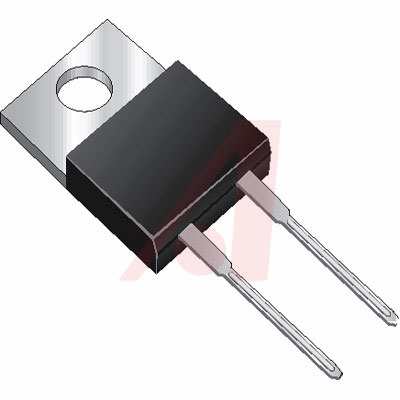

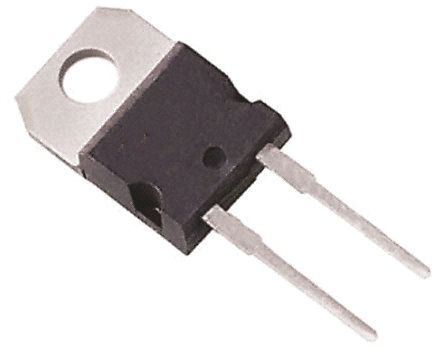

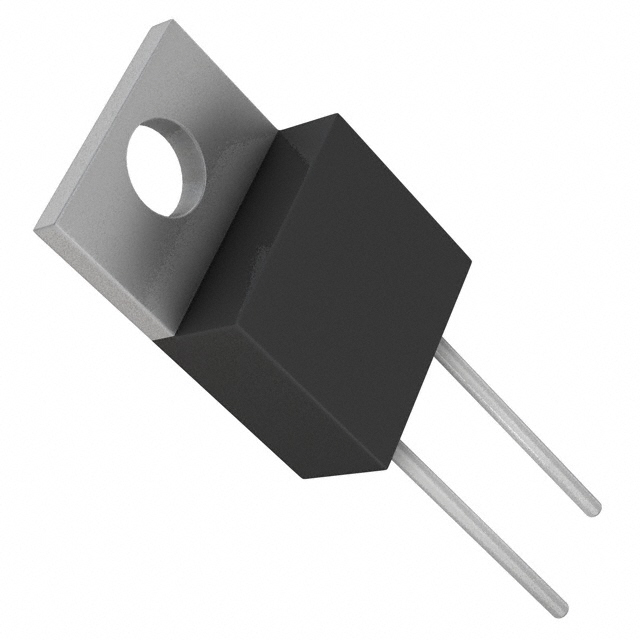

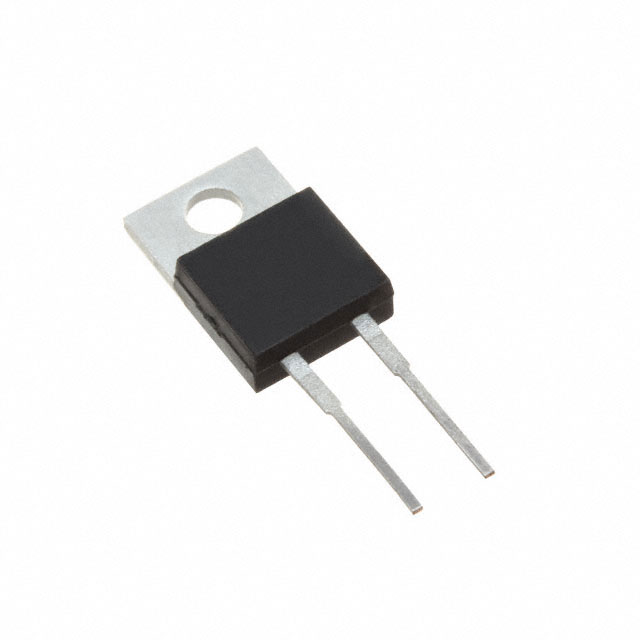

VISHAY MBR10100-E3/4W 肖特基整流器, 单, 100 V, 10 A, TO-220AC, 2 引脚, 800 mV
The is a high-voltage Trench MOS Barrier Schottky Rectifier with matte tin-plated terminals. It is suitable for use in high frequency rectifier of switching mode power supplies, free-wheeling diodes, DC/DC converters or polarity protection application.
- .
- Lower power losses, high efficiency
- .
- Low forward voltage drop
- .
- High forward surge capability
- .
- High frequency operation
- .
- UL94V-0 Flammability rating
- .
- 275°C/10-second Maximum solder bath temperature as per JESD 22-B106
负载电流 10 A
针脚数 2
正向电压 0.8 V
热阻 2℃/W RθJC
正向电流 10 A
最大正向浪涌电流（Ifsm） 150 A
正向电压Max 800 mV
正向电流Max 10 A
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温Max 150 ℃
安装方式 Through Hole
引脚数 2
封装 TO-220-2
长度 10.54 mm
宽度 4.7 mm
高度 15.32 mm
封装 TO-220-2
工作温度 -65℃ ~ 150℃
产品生命周期 Active
包装方式 Each
制造应用 Power Management, Industrial, Commercial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MBR10100-E3/4W Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
MBR10100-E3/45 威世 | 类似代替 | MBR10100-E3/4W和MBR10100-E3/45的区别 |
MBR10100G 安森美 | 功能相似 | MBR10100-E3/4W和MBR10100G的区别 |
STPS8H100D 意法半导体 | 功能相似 | MBR10100-E3/4W和STPS8H100D的区别 |
