光电晶体管光耦合器 PHOTOTRANSISTOR OPTOCOUPLERS
DESCRIPTION
The MOC811X series consists of a Gallium Arsenide IRED coupled with an NPN phototransistor. The base of the transistor is not bonded to an external pin for improved noise immunity
FEATURES
• High isolation voltage 5300 VAC RMS—1 minute
• High BVCEOminimum 70 Volts
• Current transfer ratio in selected groups:
MOC8111: 20% min.
: 50% min.
MOC8113: 100% min.
• Maximum switching time in saturation specified
• Underwriters Laboratory UL recognized File #E90700
• VDE recognized File #94766
APPLICATIONS
•Power Supply Regulators
• Digital Logic Inputs
• Microprocessor Inputs
• Appliance Sensor Systems
• Industrial Controls
额定电压DC 5.00 V
上升/下降时间 3µs, 14µs
输入电压DC 1.35 V
输出电压 ≤70.0 V
电路数 1
通道数 1
正向电压 1.15 V
耗散功率 260 mW
上升时间 3 µs
隔离电压 5300 Vrms
正向电流 90 mA
输出电压Max 70 V
正向电压Max 1.65 V
正向电流Max 90 mA
下降时间 14 µs
下降时间Max 24 µs
上升时间Max 6 µs
工作温度Max 100 ℃
工作温度Min -55 ℃
耗散功率Max 260 mW

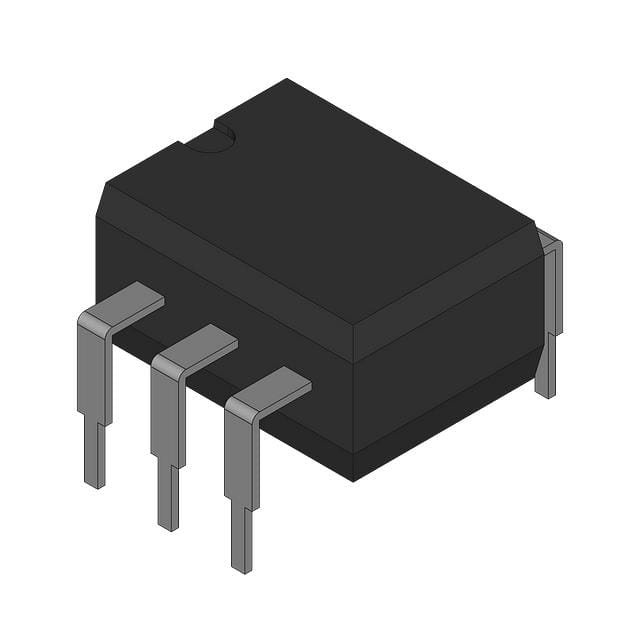

安装方式 Through Hole
引脚数 6
封装 DIP-6
长度 8.89 mm
宽度 6.86 mm
高度 5.08 mm
封装 DIP-6
工作温度 -55℃ ~ 100℃
产品生命周期 Unknown
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MOC8112 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
TIL124 德州仪器 | 功能相似 | MOC8112和TIL124的区别 |
TLP535 东芝 | 功能相似 | MOC8112和TLP535的区别 |
MOC8113 安数光 | 功能相似 | MOC8112和MOC8113的区别 |
