MJ15025G概述

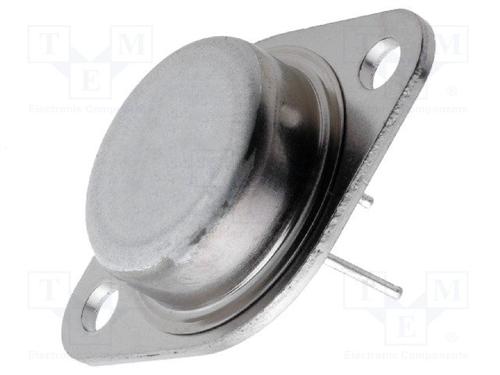

ON SEMICONDUCTOR MJ15025G 单晶体管双极, 音频, PNP, -250 V, 4 MHz, 250 W, -16 A, 60 hFE

PNP 功率，

### 标准

带 NSV 前缀的制造商部件号具有汽车资格，符合 AEC-Q101 标准。

### ，On Semiconductor

ON Semiconductor 的各种双极晶体管，包括以下类别：

小信号晶体管

功率晶体管

双晶体管

复合晶体管对

高电压晶体管

射频晶体管

双极/FET 晶体管

MJ15025G中文资料参数规格

技术参数

频率 4 MHz

额定电压DC -250 V

额定电流 -16.0 A

针脚数 2

极性 PNP, P-Channel

耗散功率 250 W

击穿电压集电极-发射极 250 V

热阻 0.7℃/W RθJC

集电极最大允许电流 16A

最小电流放大倍数hFE 15 @8A, 4V

最大电流放大倍数hFE 60

额定功率Max 250 W

直流电流增益hFE 60

工作温度Max 200 ℃

工作温度Min -65 ℃

耗散功率Max 250 W

封装参数

安装方式 Through Hole

引脚数 2

封装 TO-204-2

外形尺寸

长度 39.37 mm

宽度 26.67 mm

高度 8.51 mm

封装 TO-204-2

物理参数

材质 Silicon

工作温度 -65℃ ~ 200℃

其他

产品生命周期 Active

包装方式 Tray

制造应用工业, Audio, Audio, Industrial, Industrial, 音频

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

海关信息

ECCN代码 EAR99

数据手册

MJ15025G引脚图与封装图

在线购买MJ15025G

型号： MJ15025G

制造商： ON Semiconductor 安森美

描述：ON SEMICONDUCTOR MJ15025G 单晶体管双极, 音频, PNP, -250 V, 4 MHz, 250 W, -16 A, 60 hFE

立即咨询

替代型号MJ15025G

型号/品牌	代替类型	替代型号对比
MJ15025G ON Semiconductor 安森美	当前型号	当前型号
MJ15025 安森美	完全替代	MJ15025G和MJ15025的区别
MJ15023G 安森美	类似代替	MJ15025G和MJ15023G的区别
MJ15023 Multicomp	功能相似	MJ15025G和MJ15023的区别
