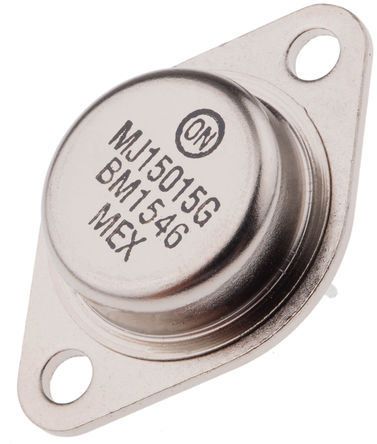

MJ15015G图片2

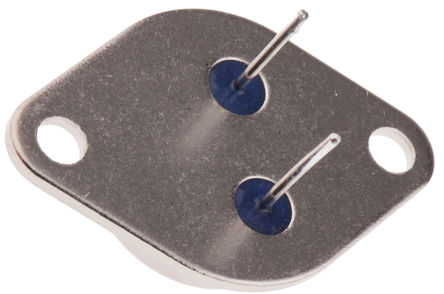

MJ15015G图片3
MJ15015G图片4
MJ15015G图片5

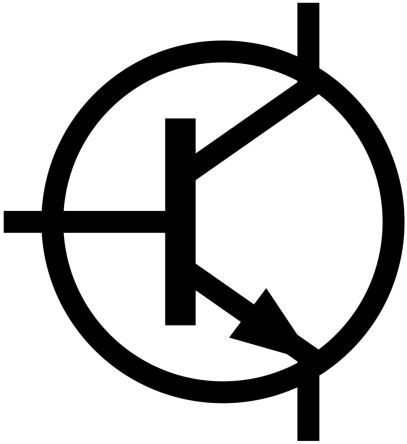

MJ15015G图片6

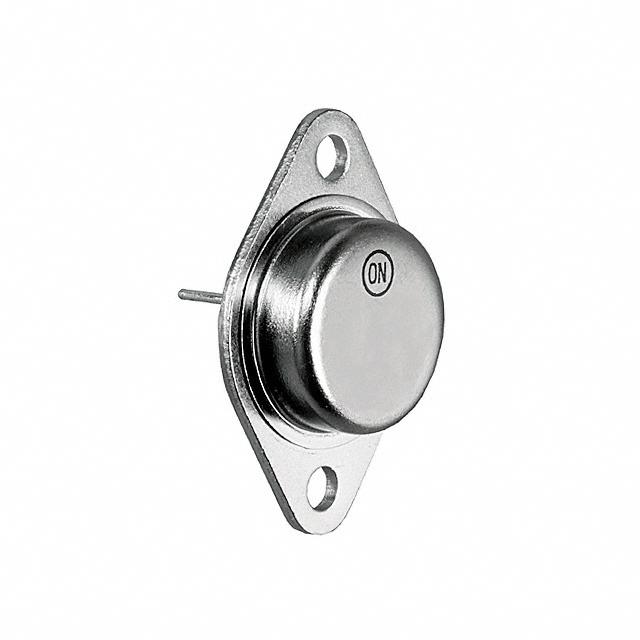

MJ15015G图片7
MJ15015G图片8
MJ15015G图片9

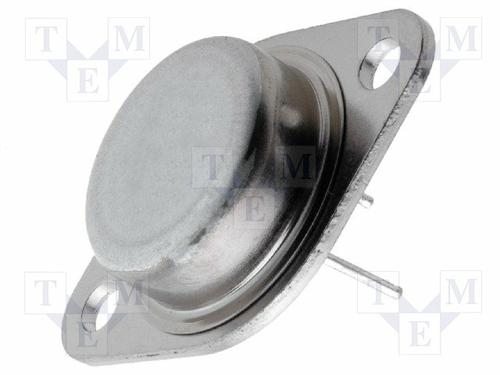

MJ15015G图片10
MJ15015G图片11

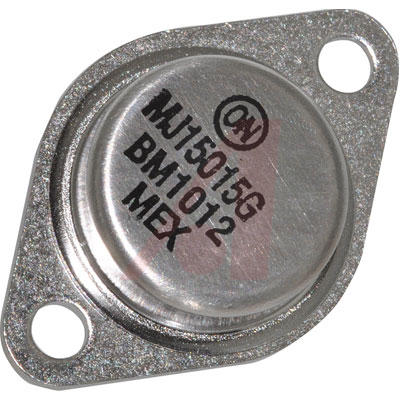

MJ15015G图片12
MJ15015G图片13
MJ15015G图片14

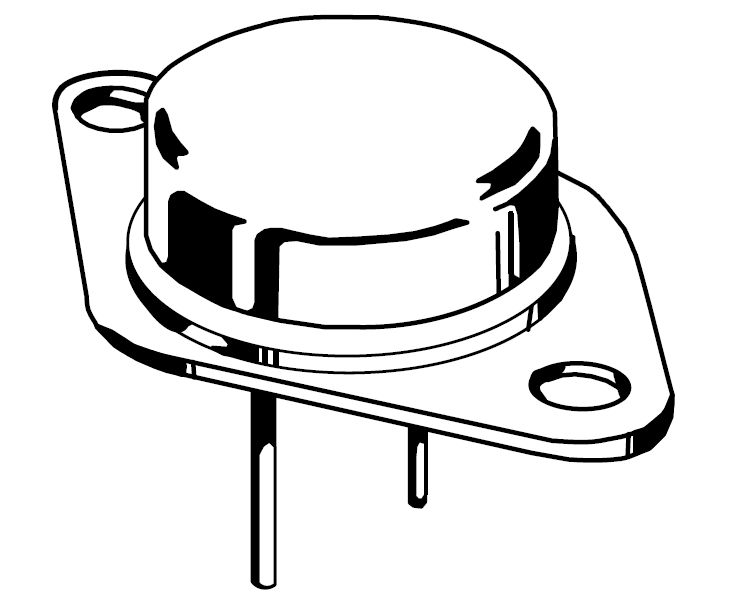

MJ15015G图片15
MJ15015G图片16
MJ15015G图片17
MJ15015G图片18
MJ15015G概述

NPN 功率晶体管,ON Semiconductor### 标准带 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。### 双极性晶体管,On SemiconductorON Semiconductor 的各种双极晶体管,包括以下类别:小信号晶体管 通用晶体管 双 NPN 和 PNP 晶体管 功率晶体管 高电压晶体管 射频双极晶体管 低噪声,双匹配和复杂的双极晶体管

NPN 功率,

### 标准

带 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。

### ,On Semiconductor

ON Semiconductor 的各种双极晶体管,包括以下类别:

小信号晶体管

功率晶体管

双晶体管

复合晶体管对

高电压晶体管

射频晶体管

双极/FET 晶体管

MJ15015G中文资料参数规格
技术参数

频率 6 MHz

额定电压DC 120 V

额定电流 15.0 A

针脚数 2

极性 NPN

耗散功率 180 W

增益频宽积 6 MHz

击穿电压集电极-发射极 120 V

热阻 1.52℃/W RθJC

集电极最大允许电流 15A

最小电流放大倍数hFE 10 @4A, 2V

最大电流放大倍数hFE 70

额定功率Max 180 W

直流电流增益hFE 70

工作温度Max 200 ℃

工作温度Min -65 ℃

耗散功率Max 180 W

封装参数

安装方式 Through Hole

引脚数 2

封装 TO-204-2

外形尺寸

长度 39.37 mm

宽度 26.67 mm

高度 8.51 mm

封装 TO-204-2

物理参数

材质 Silicon

工作温度 -65℃ ~ 200℃ TJ

其他

产品生命周期 Active

包装方式 Tray

制造应用 Industrial, 电源管理, 工业, Audio, 电机驱动与控制, 音频, Motor Drive & Control, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

数据手册

在线购买MJ15015G
型号: MJ15015G
描述:NPN 功率晶体管,ON Semiconductor ### 标准 带 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。 ### 双极性晶体管,On Semiconductor ON Semiconductor 的各种双极晶体管,包括以下类别: 小信号晶体管 通用晶体管 双 NPN 和 PNP 晶体管 功率晶体管 高电压晶体管 射频双极晶体管 低噪声,双匹配和复杂的双极晶体管
替代型号MJ15015G
型号/品牌 代替类型 替代型号对比

MJ15015G

ON Semiconductor 安森美

当前型号

当前型号

MJ15015

安森美

完全替代

MJ15015G和MJ15015的区别

BDX66C

Semelab

功能相似

MJ15015G和BDX66C的区别
