低成本,高转换率轨至轨输入/输出运算放大器,SC70封装 Low-Cost, High-Slew-Rate, Rail-to-Rail I/O Op Amps in SC70
General Description
The MAX4490/MAX4491/MAX4492 single/dual/quad, low-cost CMOS op amps feature Rail-to-Rail®input and
output capability from either a single +2.7V to +5.5V supply or dual ±1.35V to ±2.75V supplies. These ampli
fiers exhibit a high slew rate of 10V/µs and a gain-band width product of 10MHz. They can drive 2kΩresistive
loads to within 55mV of either supply rail and remain unity-gain stable with capacitive loads up to 300pF.
Features
♦+2.7V to +5.5V Single-Supply Operation
♦10V/µs Slew Rate
♦Rail-to-Rail Input Common-Mode Voltage Range
♦Rail-to-Rail Output Voltage Swing
♦10MHz Gain-Bandwidth Product
♦Unity-Gain Stable with Capacitive Loads Up to 300pF
♦50pA Input Bias Current
♦Ultra-Small, 5-Pin SC70 Package MAX4490
Applications
Battery-Powered Instruments
Portable Equipment
Audio Signal Conditioning
Low-Power/Low-Voltage Applications
Sensor Amplifiers
RF Power Amplifier Control
High-Side/Low-Side Current Sensors
供电电流 800 µA
电路数 1
通道数 1
耗散功率 571 mW
共模抑制比 54 dB
带宽 10.0 MHz
转换速率 10.0 V/μs
增益频宽积 10 MHz
输入补偿电压 1.5 mV
输入偏置电流 50 pA
工作温度Max 125 ℃
工作温度Min 40 ℃
增益带宽 10 MHz
电源电压Max 5.5 V
电源电压Min 2.7 V
安装方式 Surface Mount
引脚数 5

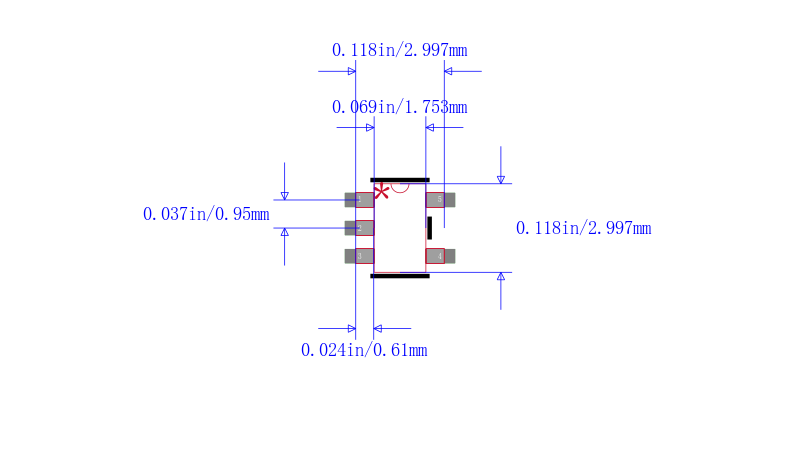

封装 SOT-23-5
长度 2.9 mm
宽度 1.63 mm
高度 1.1 mm
封装 SOT-23-5
工作温度 -40℃ ~ 125℃
产品生命周期 Unknown
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MAX4490AUK-T Maxim Integrated 美信 | 当前型号 | 当前型号 |
MAX4490AUK+T 美信 | 类似代替 | MAX4490AUK-T和MAX4490AUK+T的区别 |
MAX4490AXK+T 美信 | 功能相似 | MAX4490AUK-T和MAX4490AXK+T的区别 |
