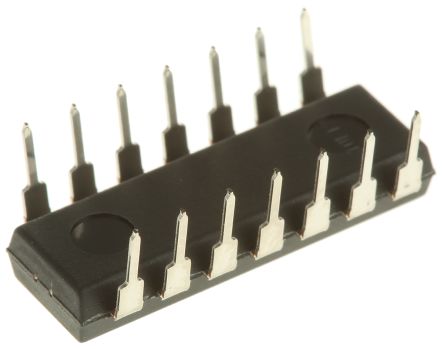

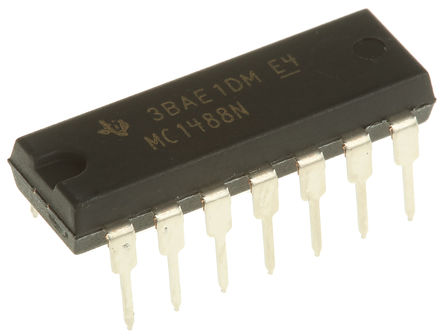

TEXAS INSTRUMENTS MC1488N 线路驱动器, RS232, 4驱动器, 7.5V-15电源, DIP-14
The is a monolithic quadruple Line Driver designed to interface data terminal equipment with data communications equipment in conformance with ANSI EIA/A-232-E using a diode in series with each supply voltage terminal.
- .
- Meets or exceeds the requirements of ANSI EIA/TIA-232-E and ITU recommendation V.28 standards
- .
- 10mA Typical current-limited output
- .
- 300 Minimum power-off output impedance
- .
- Slew rate control by load capacitor
- .
- Flexible supply-voltage range
- .
- Input compatible with most TTL circuits
ESD sensitive device, take proper precaution while handling the device.
电源电压DC -15.0 V, 15.0 V max
供电电流 34 mA
针脚数 14
数据速率 300 kbps
驱动器/包 4
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压Max 15 V
电源电压Min 7.5 V
安装方式 Through Hole
引脚数 14
封装 DIP-14
长度 19.69 mm
宽度 6.6 mm
高度 4.57 mm
封装 DIP-14
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 计算机和计算机周边, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MC1488N TI 德州仪器 | 当前型号 | 当前型号 |
SN75C188DG4 德州仪器 | 完全替代 | MC1488N和SN75C188DG4的区别 |
SN75C188DRG4 德州仪器 | 完全替代 | MC1488N和SN75C188DRG4的区别 |
SN75188N 德州仪器 | 类似代替 | MC1488N和SN75188N的区别 |
