MAX3223CDWR参数规格_中文资料_数据手册PDF

MAX3223CDWR概述

3V至5.5V多通道RS - 232线路驱动器/接收器，具有+/- 15K -V ESD保护 3-V TO 5.5-V MULTICHANNEL RS-232 LINE DRIVER/RECEIVER WITH +/-15k-V ESD PROTECTION

完全版收发器 2/2 RS232 20-SOIC

得捷:
IC TRANSCEIVER FULL 2/2 20SOIC

立创商城:
MAX3223CDWR

德州仪器TI:
3- to 5.5-V dual channel 250kbps RS-232 line driver/receiver with +/-15-kV ESD protection

艾睿:
Dual Transmitter/Receiver RS-232 20-Pin SOIC T/R

安富利:
Dual Transmitter/Receiver RS-232 20-Pin SOIC T/R

Chip1Stop:
Dual Transmitter/Receiver RS-232 20-Pin SOIC T/R

Verical:
Dual Transmitter/Receiver RS-232 20-Pin SOIC T/R

Newark:
# TEXAS INSTRUMENTS MAX3223CDWR RS232 Transceiver IC, 2 Drivers, 250 Kbps, 3 V to 5.5 V, SOIC-20

Win Source:
IC DRVR/RCVR MULTCH RS232 20SOIC

MAX3223CDWR中文资料参数规格

技术参数

电源电压DC 3.30 V, 5.00 V

供电电流 1 mA

数据速率 250 kbps

驱动器/包 2

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

封装 SOIC-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

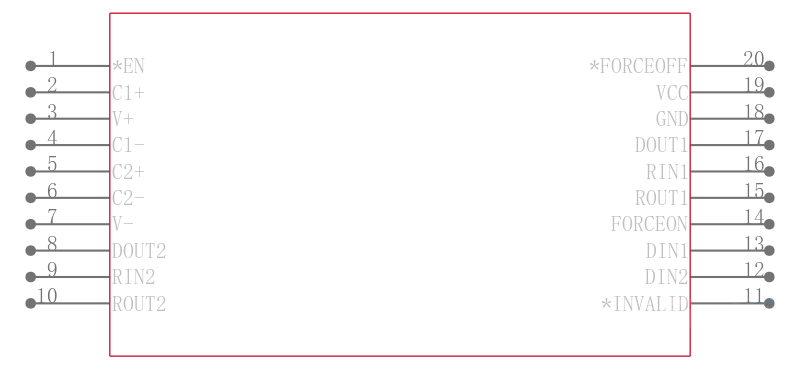

MAX3223CDWR引脚图与封装图

在线购买MAX3223CDWR

型号： MAX3223CDWR

描述：3V至5.5V多通道RS - 232线路驱动器/接收器，具有+/- 15K -V ESD保护 3-V TO 5.5-V MULTICHANNEL RS-232 LINE DRIVER/RECEIVER WITH +/-15k-V ESD PROTECTION

替代型号MAX3223CDWR
