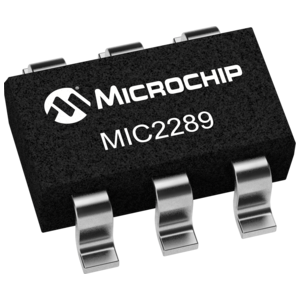

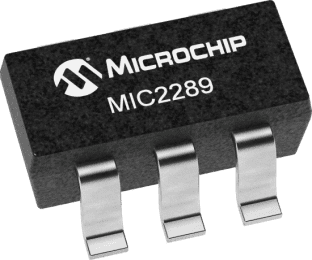

MIC2289-24YD6-TR概述
MIC2289 系列 20 mA 10 V 1.2 MHz 表面贴装 PWM 白色 LED 驱动器 - SOT-23-6
LED Driver IC 1 Output DC DC Regulator Step-Up Boost Analog, PWM Dimming 750mA Switch TSOT-23-6
立创商城:
MIC2289-24YD6-TR
得捷:
IC LED DRVR RGLTR PWM TSOT23-6
贸泽:
LED照明驱动器 White LED Driver w/ 24V OVP
e络盟:
LED驱动器, 升压, 1输出, 2.5V至10V输入, 24V/750mA输出, 1.2MHz, TSOT-23-6
艾睿:
LED Driver 3.3V/5V/9V 6-Pin TSOT-23 T/R
安富利:
LED DRVR Boost 1-CH PWM 24V 2A 6-Pin SOT-23 T/R
MIC2289-24YD6-TR中文资料参数规格
技术参数
频率 1.2 MHz
输出接口数 1
输出电压 24 V
针脚数 6
开关频率 1.2 MHz
输入电压Max 10 V
输入电压Min 2.5 V
输出电压Max 24 V
输出电流Max 750 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2.5V ~ 10V
封装参数
安装方式 Surface Mount
引脚数 6
封装 SOT-23-6
外形尺寸
封装 SOT-23-6
物理参数
工作温度 -40℃ ~ 125℃ TJ
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
制造应用 背光
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
MIC2289-24YD6-TR引脚图与封装图
在线购买MIC2289-24YD6-TR
型号： MIC2289-24YD6-TR
制造商：
Microchip
微芯
描述：MIC2289 系列 20 mA 10 V 1.2 MHz 表面贴装 PWM 白色 LED 驱动器 - SOT-23-6
