MS3102E10SL-4P概述

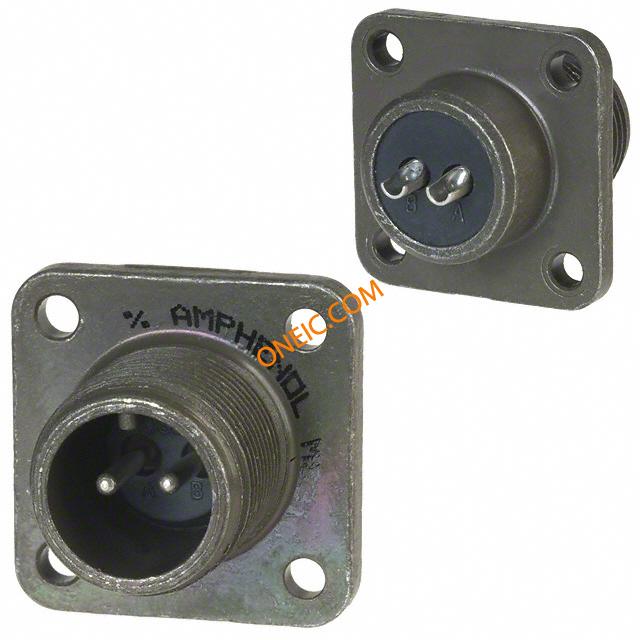

AMPHENOL MS3102E10SL-4P 圆形连接器, MIL-DTL-5015 系列, 盒式安装插座, 2 触点, 焊接引脚, 螺纹, 10SL-4

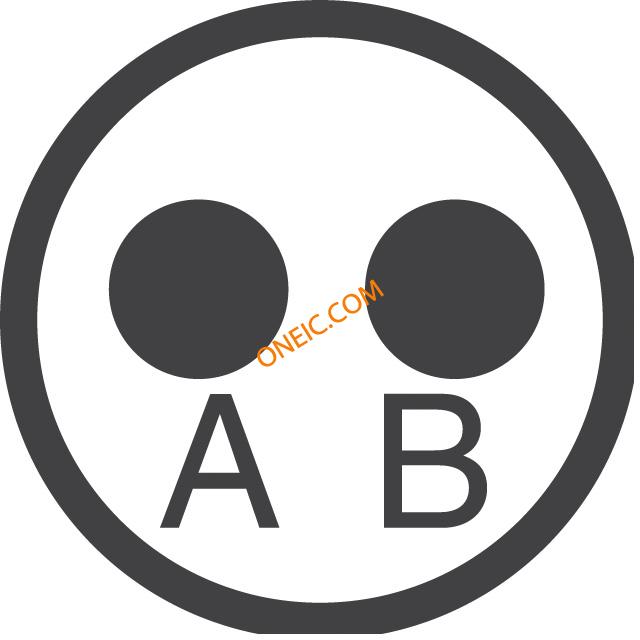

是一款 2触芯军用标准圆形, 镀银铜触芯, 盒式安装插座, 耐环境, 10SL-4 嵌芯布局, 插针触芯。外壳部件由高级铝合金制成。标准硬件电镀是导电镀镉, 橄榄褐色铬酸盐后处理, 耐腐蚀。弹性氯丁橡胶嵌件具有出色的防潮性, 高介电强度和抗振动性。这款连接器具有良好的电气性能, 适用于需要高耐用性的应用。MIL-C-5015 具有螺纹连接, 单键和键槽极化, 简化设计。该连接器可用于振动, 潮湿, 压力和极端温度等应用。适用于军械和船上安装。

.: 中等, 重重量圆柱形

.: 耐用型设计

.: 海平面工作电压为3000VAC RMS

.: 分立和端接类型

MS3102E10SL-4P中文资料参数规格

技术参数

触点数 2

极性 Male

触点电镀 Silver

额定电压DC 700 V

额定电流 13 A

针脚数 2

额定电压 500VAC, 700VDC

封装参数

安装方式 Solder, Panel, Box

封装 Metal

外形尺寸

长度 27.78 mm

宽度 25.4 mm

高度 25.4 mm

封装 Metal

物理参数

颜色 Olive

触点材质 Brass, Copper Alloy

材质 Iron

绝缘材质 Rubber

重量 12.82800 g

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Aerospace, Defence, Military, 军用与航空, 国防, 军用与航空, 工业, Industrial, 国防

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 Yes

海关信息

ECCN代码 EAR99

HTS代码 8536694020
