MJE13005G概述

4安培NPN硅功率晶体管400伏 - 75瓦 4 AMPERE NPN SILICON POWER TRANSISTOR 400 VOLTS − 75 WATTS

- 双极 BJT - 单 NPN 4MHz 通孔 TO-220AB

得捷:
TRANS NPN 400V 4A TO220

艾睿:
Trans GP BJT NPN 400V 4A 75000mW 3-Pin3+Tab TO-220AB Tube

Allied Electronics:
Transistor; Bipolar; Si; NPN; Power; VCEO 700VDC; IC 4A; PD 2W; TO-220AB; hFE 40; fT 4MHz

MJE13005G中文资料参数规格

技术参数

频率 4 MHz

额定电压DC 400 V

额定电流 4.00 A

极性 NPN

耗散功率 2 W

击穿电压集电极-发射极 400 V

热阻 1.67℃/W RθJC

集电极最大允许电流 4A

最小电流放大倍数hFE 8 @2A, 5V

额定功率Max 2 W

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 75000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

封装 TO-220-3

物理参数

材质 Silicon

工作温度 -65℃ ~ 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

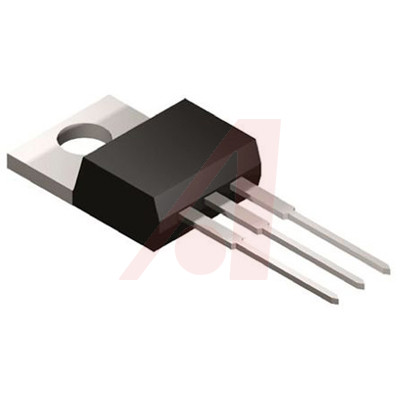

MJE13005G引脚图与封装图
