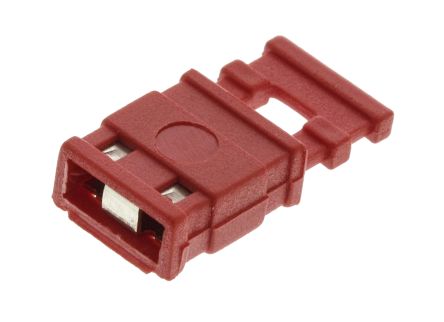

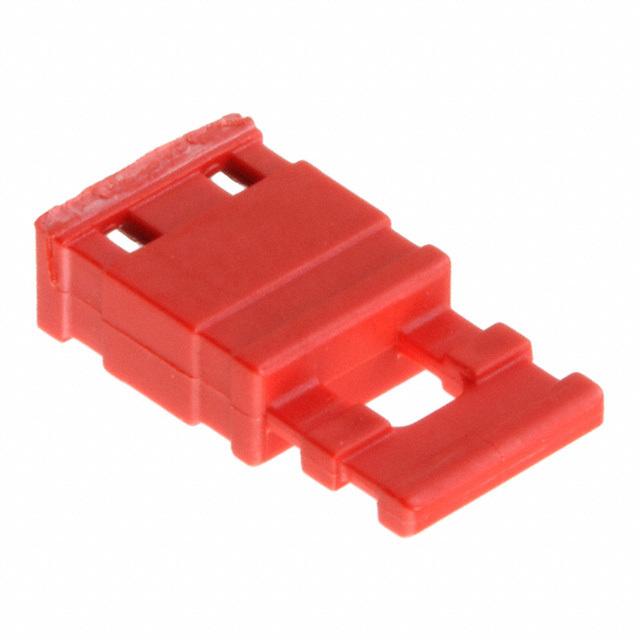

HARWIN M7685-05 跳线母线, Jumper, 2 路, 2.54 mm
M20 系列 2.54mm 跳线插座
M20 系列 2.54mm 闭合式顶部跳线插座或分流器，可在置于 M20 系列双排引脚管座上时提供板载编程功能。 这些 M20 跳线插座的外壳采用颜色编码，包含可轻松放置和拆卸的手柄。 这些跳线插座或分流器的空间体积很小，可以并排或端对端方式堆叠。 这些 2.54mm M20 跳线具有高度可靠的多种用途，最多可操作 300 次。
部件号 M7681-05 至 M7683-05 具有 14mm 活动手柄
部件号 至 M7687-05 具有 10mm 活动手柄
部件号 M7967-05 具有实心手柄
触点数 2
极性 Female
触点电镀 Gold
额定电压DC 250 V
额定电压AC 250 V
额定电流 3 A
绝缘电阻 1000 MΩ
排数 1
易燃性等级 UL 94 V-0
针脚数 2
接触电阻 3 mΩ
拔插次数 300
工作温度Max 150 ℃
工作温度Min -40 ℃
额定电压 250 V
接触电阻Max 25 mΩ
引脚间距 2.54 mm
长度 10 mm
宽度 5 mm
引脚间距 2.54 mm
颜色 Red
触点材质 Phosphor Bronze
材质 Polyester
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, Commercial, 工业, 商业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
