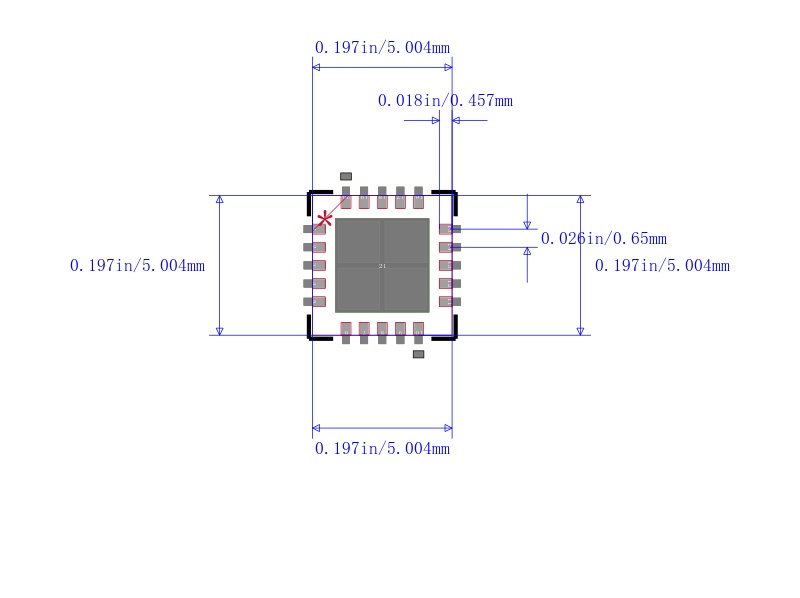

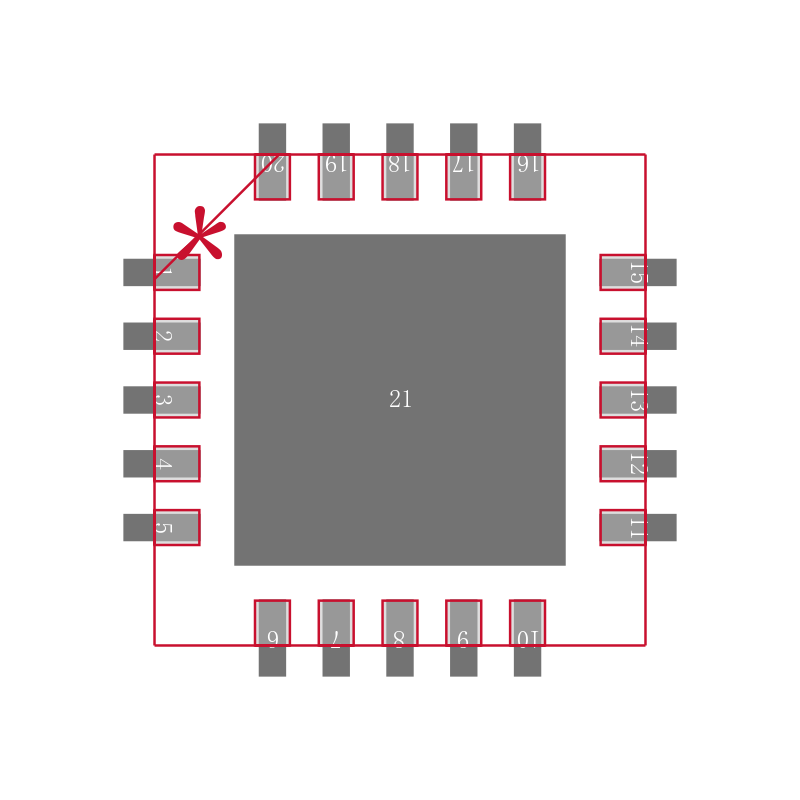

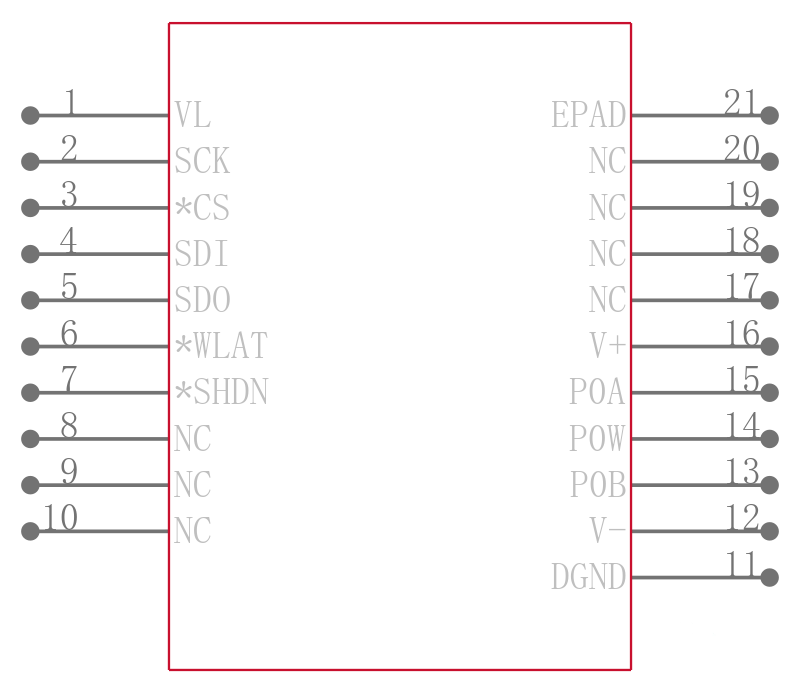

MCP45HVx1 数字电位计
MCP45HVx1 系列设备是具有 SPI 接口和板载易失性存储器的数字电位计。 该设备系列具有双电源导轨，一个模拟，一个数字。 模拟电源导轨可处理高达 +36 V 电压且可用作相对于数字逻辑接地的双轨 ±18 V。
MCP45HVx1 具有写入闩锁 WLAT 功能，可抑制易失电刷寄存器通过接收的数据进行更新（锁存），直至 WLAT 引脚较低。 这样可更新易失电刷寄存器所处的条件规格（如零交叉）。
### 特点
高电压模拟支持：+36 V 接线端子电压范围 DGND = V-，±18 V 接线端子电压范围 DGND = V- +18 V
宽工作电压：模拟 10 V 至 36 V，数字 2.7 V 至 5.5 V 或 1.8 V 至 5.5 V DGND ≤ V- +0.9 V
单电阻器网络
电阻器网络分辨率：7 位：127 个电阻器（128 丝锥）或 8 位：255 电阻器（256 丝锥）– 取决于型号
高接线端子/电刷电流 IW 支持：25 mA（对于 5 kΩ）、12.5 mA（对于 10 kΩ）且 6.5 mA（对于 50 kΩ 和 100 kΩ）
零刻度到满刻度电刷操作
低电刷电阻：75 Ω（典型）
低温度系数：绝对值（可变电阻）50 ppm，正比（电位计）15 ppm（典型）
SPI 串行接口
电阻器网络端子通过关闭引脚 SHDN 或接线端子控制 TCON 寄存器断开连接
写入闩锁 WLAT 引脚，用于控制更新易失电刷寄存器（如零交叉）
电源开启重置/掉电重置，用于数字和模拟电源
串行接口非活动电流（3 uA 典型）
500 kHz 典型带宽 -3 dB 操作（5.0 kΩ 设备）
