SPI 串行 接口 2.7 V 12位 A/D 转换器 SMT - SOIC-8
DESCRIPTION
The Technology Inc. MCP3201 is a successive approximation 12-bit Analog-to-Digital A/D Con verter with on-board sample and hold circuitry. The device provides a single pseudo-differential input. Differential Nonlinearity DNL is specified at ±1 LSB, and Integral Nonlinearity INL is offered in ±1 LSB MCP3201-B and ±2 LSB MCP3201-C versions.
FEATURES
• 12-bit resolution
• ±1 LSB max DNL
• ±1 LSB max INL MCP3201-B
• ±2 LSB max INL MCP3201-C
• On-chip sample and hold
• SPI® serial interface modes 0,0 and 1,1
• Single supply operation: 2.7V - 5.5V
• 100ksps max. sampling rate at VDD= 5V
• 50ksps max. sampling rate at VDD= 2.7V
• Low power CMOS technology
\- 500nA typical standby current, 2µA max.
\- 400µA max. active current at 5V
• Industrial temp range: -40°C to +85°C
• 8-pin PDIP, SOIC and TSSOP packages
数字逻辑电平 SAR
电源电压DC 2.70V min
电路数 1
通道数 1
针脚数 8
位数 12
采样率 100 ksps
模数转换数ADC 1
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
输入通道数 1
电源电压 2.7V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2.7 V
输入电压 5.5 V
安装方式 Surface Mount
引脚数 8

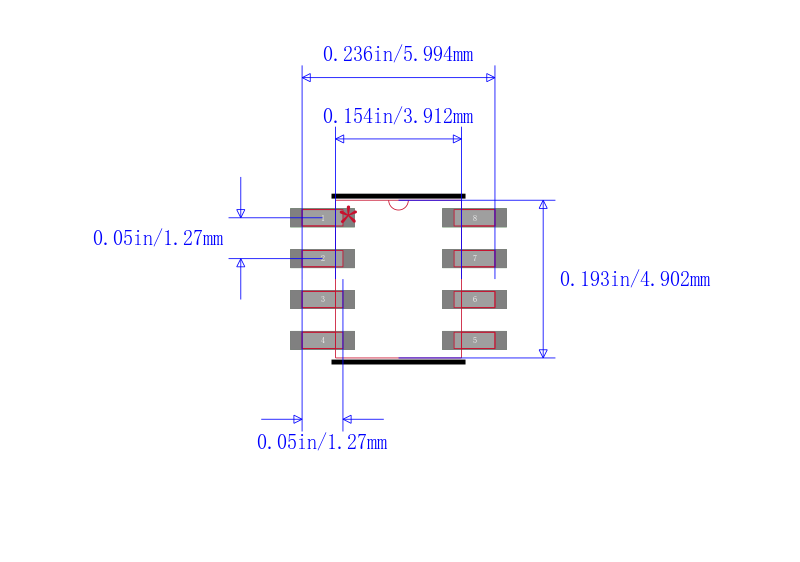

封装 SOIC-8
长度 4.9 mm
宽度 3.9 mm
高度 1.25 mm
封装 SOIC-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
HTS代码 8542390001
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MCP3201T-CI/SN Microchip 微芯 | 当前型号 | 当前型号 |
MCP3201-CI/SN 微芯 | 完全替代 | MCP3201T-CI/SN和MCP3201-CI/SN的区别 |
ADS7822U 德州仪器 | 功能相似 | MCP3201T-CI/SN和ADS7822U的区别 |
