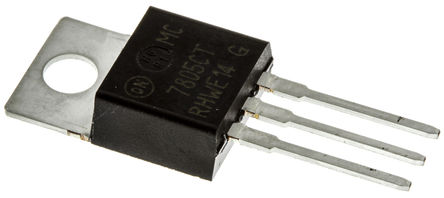

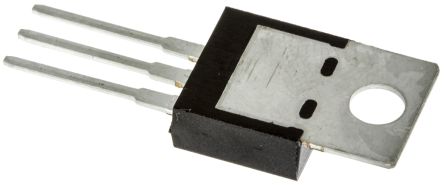

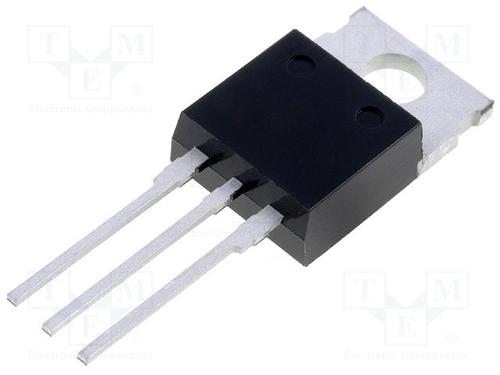

ON SEMICONDUCTOR MC7805CTG 芯片, 线性稳压器
此稳压器为单片集成电路, 设计为固定电压稳压器, 用于多种应用包括本地, 板载稳压. 此稳压器使用内部电流限制, 热关断和安全区域补偿. 充足的散热, 此设备可传输出超过1A电流. 尽管最初设计为固定稳压器, 此设备可用于外部元件, 以获取可调电压和电流.
立创商城:
正 Vin=35V Vout=5V 1A 线性电压稳压器,1 A,5 至 24 V,正向
得捷:
FIXED POSITIVE STANDARD REGULATO
欧时:
ON Semiconductor MC78xx 系列 MC7805CTG 线性稳压器, 最高 35 V输入, 5 V输出, ±4%精确度, 1A最大输出
e络盟:
ON SEMICONDUCTOR MC7805CTG 芯片, 线性稳压器
艾睿:
Standard Regulator Pos 5V 1A 3-Pin3+Tab TO-220 Rail
Allied Electronics:
Pwr Sply Func; Voltage Regulator; Positive Voltage Out; TO-220; VS 35VDC; IS 3.2mA
Jameco:
2.2A 5V Positive Voltage Regulator TO-220
安富利:
Standard Regulator Pos 5V 1A 3-Pin3+Tab TO-220 Rail
富昌:
MC7805C 系列 1 A 5 V 固定输出 法兰安装 LDO 稳压器 - TO-220
Chip1Stop:
LDO Regulator Pos 5V 1A 3-Pin3+Tab TO-220 Rail
TME:
Voltage regulator; linear, fixed; 5V; 1A; TO220AB; THT; Uoper:7÷20V
Verical:
Standard Regulator Pos 5V 1A 3-Pin3+Tab TO-220 Rail
Newark:
# ON SEMICONDUCTOR MC7805CTG Linear Voltage Regulator, 7805, Fixed, 10V To 35V In, 5V And 1A Out, TO-220-3
力源芯城:
三端正固定电压的稳压器
Win Source:
Linear Voltage Regulator IC Positive Fixed 1 Output 5V 1A TO-220AB
DeviceMart:
IC REG LDO 5V 1A TO220AB
电源电压DC 35.0V max
工作电压 7V ~ 20V
额定电流 1.00 A
无卤素状态 Halogen Free
输出接口数 1
输入电压DC 20.0V max
输出电压 5 V
输出电流 1 A
供电电流 6.5 mA
针脚数 3
极性 P-Channel
静态电流 3.2 mA
跌落电压 2V @1A
热阻 5℃/W RθJC
输入电压Max 35 V
输入电压Min 10 V
输出电压Max 5 V
输出电压Min 5 V
输出电流Max 1 A
工作温度Max 125 ℃
工作温度Min 0 ℃
精度 4 %
电源电压 35 V
电源电压Max 20 V
电源电压Min 7 V
输入电压 35 V
安装方式 Through Hole
引脚数 3
封装 TO-220-3
长度 10.28 mm
宽度 4.82 mm
高度 30.02 mm
封装 TO-220-3
工作温度 0℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 Power Management, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
香港进出口证 NLR
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MC7805CTG ON Semiconductor 安森美 | 当前型号 | 当前型号 |
MC78M05CT 安森美 | 完全替代 | MC7805CTG和MC78M05CT的区别 |
L7805ABV 意法半导体 | 类似代替 | MC7805CTG和L7805ABV的区别 |
MC7806BTG 安森美 | 类似代替 | MC7805CTG和MC7806BTG的区别 |
