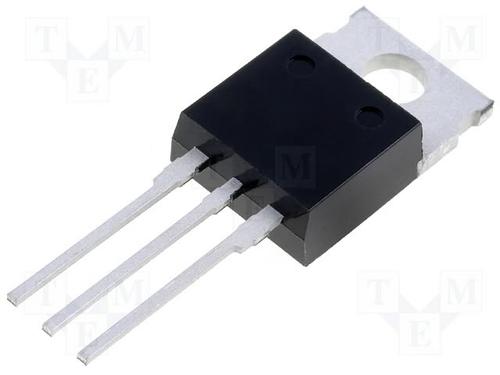

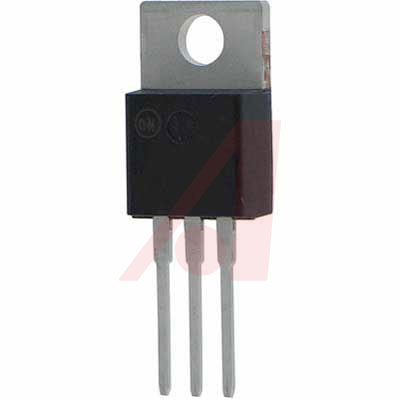

ON SEMICONDUCTOR MC7915ACTG 线性稳压器
The is a -15V fixed output negative Linear Regulator. The device features current limiting, thermal shutdown and safe-area compensation making them remarkably rugged under most operating conditions. With adequate heatsinking the device can deliver output currents in excess of 1A.
- .
- No external components required
- .
- Internal thermal overload protection
- .
- Internal short circuit current limiting
- .
- Output transistor safe-area compensation
- .
- 2% Output voltage tolerance
额定电流 1.00 A
无卤素状态 Halogen Free
输出接口数 1
输入电压DC -35.0 V max
输出电压 -15.0 V max
输出电流 1 A
针脚数 3
极性 N-Channel
静态电流 4.3 mA
跌落电压 1.3 V
热阻 5℃/W RθJC
输入偏置电流 4.4 mA
工作温度Max 125 ℃
工作温度Min 0 ℃
精度 ±2 %
安装方式 Through Hole
引脚数 3
封装 TO-220-3
长度 10.28 mm
封装 TO-220-3
工作温度 0℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 Power Management, 电源管理, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MC7915ACTG ON Semiconductor 安森美 | 当前型号 | 当前型号 |
MC7915ACT 安森美 | 完全替代 | MC7915ACTG和MC7915ACT的区别 |
MC7915CTG 安森美 | 类似代替 | MC7915ACTG和MC7915CTG的区别 |
MC7912CTG 安森美 | 类似代替 | MC7915ACTG和MC7912CTG的区别 |
