MC7808BTG

MC7808BTG图片1
MC7808BTG图片2
MC7808BTG图片3
MC7808BTG图片4
MC7808BTG图片5
MC7808BTG图片6
MC7808BTG图片7
MC7808BTG图片8
MC7808BTG图片9
MC7808BTG图片10
MC7808BTG图片11
MC7808BTG图片12
MC7808BTG图片13
MC7808BTG图片14
MC7808BTG概述

ON SEMICONDUCTOR  MC7808BTG  线性稳压器

7808 线性稳压器,

### 线性稳压器,On Semiconductor


得捷:
IC REG LINEAR 8V 1A TO220AB


立创商城:
MC7808BTG


欧时:
ON Semiconductor MC78xx 系列 MC7808BTG 线性稳压器, 最高 35 V输入, 8 V输出, 4%精确度, 1A最大输出


贸泽:
线性稳压器 8V 1A Positive


e络盟:
线性稳压器, 固定, 7808, 14V至35V输入, 8V和1A输出, TO-220-3


艾睿:
Standard Regulator Pos 8V 1A 3-Pin3+Tab TO-220 Rail


Allied Electronics:
MC7808BTG, Single Linear Voltage Regulator, 1A 8 V, 4%, 3-Pin TO-220


安富利:
LDO Regulator Pos 8V 1A 3-Pin3+Tab TO-220 Rail


Chip1Stop:
Standard Regulator Pos 8V 1A 3-Pin3+Tab TO-220 Tube


Verical:
Standard Regulator Pos 8V 1A 3-Pin3+Tab TO-220 Rail


Newark:
# ON SEMICONDUCTOR  MC7808BTG  Linear Voltage Regulator, 7808, Fixed, 10V To 35V In, 8V And 1A Out, TO-220-3


力源芯城:
三端正固定电压的稳压器


DeviceMart:
IC REG LDO 8V 1A TO220AB


Win Source:
Linear Voltage Regulator IC Positive Fixed 1 Output 8V 1A TO-220AB


MC7808BTG中文资料参数规格
技术参数

额定电流 1.00 A

无卤素状态 Halogen Free

输出接口数 1

输入电压DC 35.0V max

输出电压 8 V

输出电流 1 A

供电电流 3.3 mA

针脚数 3

极性 P-Channel

静态电流 8 mA

跌落电压 2V @1A

热阻 5℃/W RθJC

输入电压Max 35 V

输入电压Min 10 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±4 %

电源电压 35 V

输入电压 ≤35 V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.28 mm

宽度 4.82 mm

高度 15.75 mm

封装 TO-220-3

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, 车用, Power Management, Automotive, Industrial, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MC7808BTG引脚图与封装图
MC7808BTG引脚图

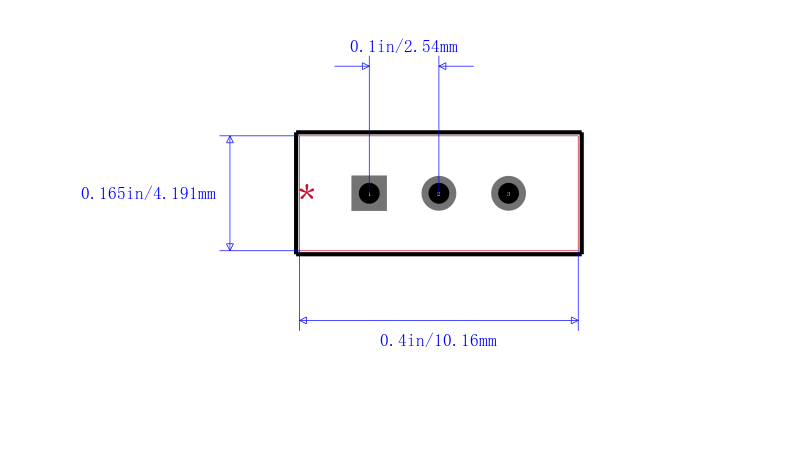

MC7808BTG封装图
MC7808BTG封装焊盘图
在线购买MC7808BTG
型号: MC7808BTG
描述:ON SEMICONDUCTOR  MC7808BTG  线性稳压器
替代型号MC7808BTG
型号/品牌 代替类型 替代型号对比

MC7808BTG

ON Semiconductor 安森美

当前型号

当前型号

MC7808ECTBU

飞兆/仙童

完全替代

MC7808BTG和MC7808ECTBU的区别

MC7808ECT

飞兆/仙童

完全替代

MC7808BTG和MC7808ECT的区别

MC7805ACTG

安森美

类似代替

MC7808BTG和MC7805ACTG的区别
