MC7808BDTG概述

7808 线性电压调节器,ON Semiconductor### 线性电压调节器,On Semiconductor

7808 线性稳压器,


欧时:
### 7808 线性稳压器,ON Semiconductor### 线性稳压器,On Semiconductor


得捷:
IC REG LINEAR 8V 1A DPAK


立创商城:
MC7808BDTG


艾睿:
Standard Regulator Pos 8V 1A 3-Pin2+Tab DPAK Rail


Allied Electronics:
MC7808BDTG, Single Linear Voltage Regulator, 2.2A 8 V, 3-Pin DPAK


安富利:
LDO Regulator Pos 8V 1A 3-Pin2+Tab DPAK Rail


Chip1Stop:
LDO Regulator Pos 8V 1A 3-Pin2+Tab DPAK Rail


Verical:
Standard Regulator Pos 8V 1A 3-Pin2+Tab DPAK Rail


Newark:
# ON SEMICONDUCTOR  MC7808BDTG  V REG, 5-18V, 1A, 2VDO, 8V, 5%, TO-252-3


力源芯城:
三端正固定电压的稳压器


DeviceMart:
IC REG LDO 8V 1A DPAK-3


MC7808BDTG中文资料参数规格
技术参数

额定功率 15 W

无卤素状态 Halogen Free

输出接口数 1

输出电压 8 V

输出电流 1 A

供电电流 8 mA

针脚数 3

极性 P-Channel

静态电流 8 mA

跌落电压 2V @1A

输入电压Max 35 V

输入电压Min 10 V

输出电压Min 8 V

输出电流Max 2.2 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±4 %

输入电压 35 V

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.73 mm

宽度 6.22 mm

高度 2.38 mm

封装 TO-252-3

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MC7808BDTG引脚图与封装图
MC7808BDTG引脚图

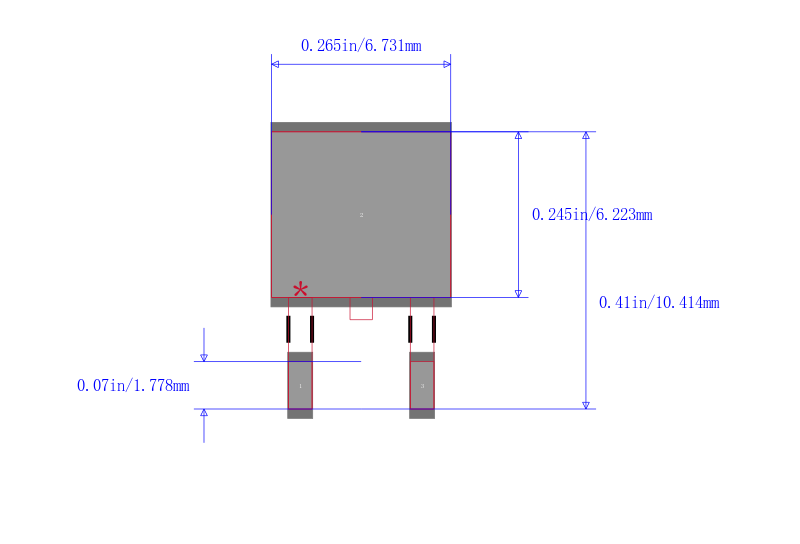

MC7808BDTG封装图

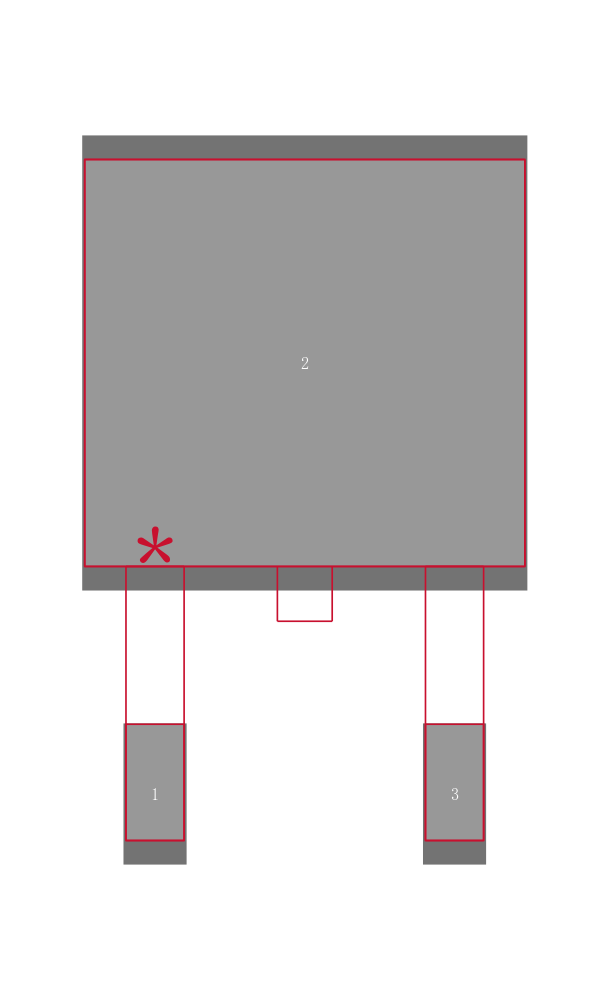

MC7808BDTG封装焊盘图
在线购买MC7808BDTG
型号: MC7808BDTG
描述:7808 线性电压调节器,ON Semiconductor ### 线性电压调节器,On Semiconductor
替代型号MC7808BDTG
型号/品牌 代替类型 替代型号对比

MC7808BDTG

ON Semiconductor 安森美

当前型号

当前型号

MC7808CDTG

安森美

类似代替

MC7808BDTG和MC7808CDTG的区别

MC7808BDTRKG

安森美

类似代替

MC7808BDTG和MC7808BDTRKG的区别

MC7808CDTRKG

安森美

类似代替

MC7808BDTG和MC7808CDTRKG的区别
