MCP1701AT-2502I/MB参数规格_中文资料_数据手册PDF

MCP1701AT-2502I/MB概述

2レ低压差正电压稳压器 2レA Low-Dropout Positive Voltage Regulator

PMIC - 稳压器 - 线性正固定输出 125mA SOT-89-3

得捷:
IC REG LINEAR 2.5V 125MA SOT89-3

立创商城:
MCP1701AT-2502I/MB

贸泽:
LDO Voltage Regulators Low Iq 250mA LDO

艾睿:
LDO Regulator Pos 2.5V 0.125A 4-Pin3+Tab SOT-89 T/R

安富利:
LDO Regulator Pos 2.5V 0.125A 4-Pin3+Tab SOT-89 T/R

Chip1Stop:
LDO Regulator Pos 2.5V 0.125A 4-Pin3+Tab SOT-89 T/R

MCP1701AT-2502I/MB中文资料参数规格

技术参数

输出接口数 1

输入电压DC 10.0V max

输出电压 2.5 V

输出电流 125 mA

耗散功率 500 mW

静态电流 0.002 mA

跌落电压 0.4V @120mA

输入电压Max 10 V

输出电流Max 0.125 A

工作温度Max 85 ℃

工作温度Min 40 ℃

耗散功率Max 500 mW

精度 ±2 %

输入电压 ≤10 V

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-89-3

外形尺寸

长度 4.6 mm

宽度 2.6 mm

高度 1.6 mm

封装 SOT-89-3

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

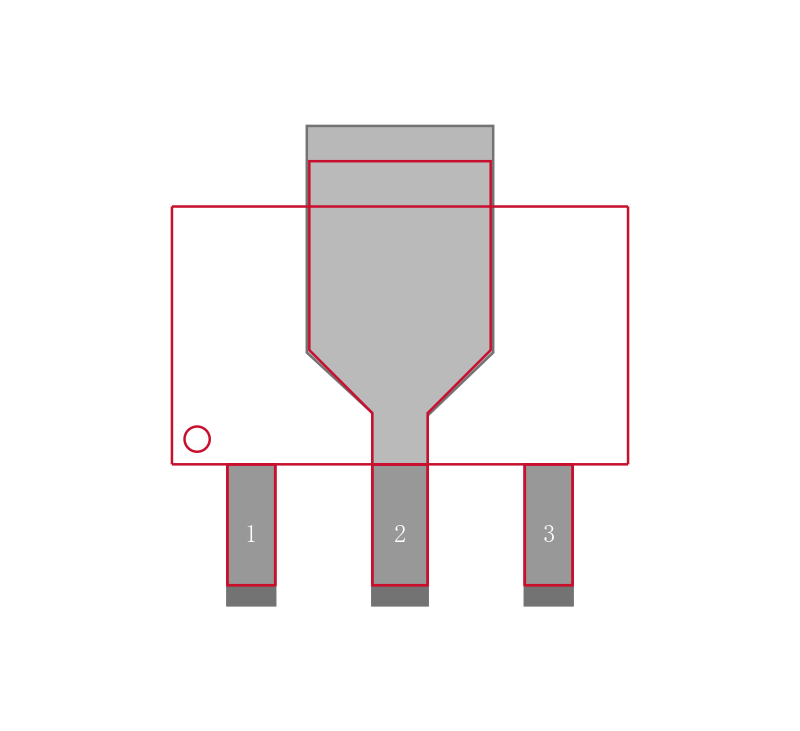

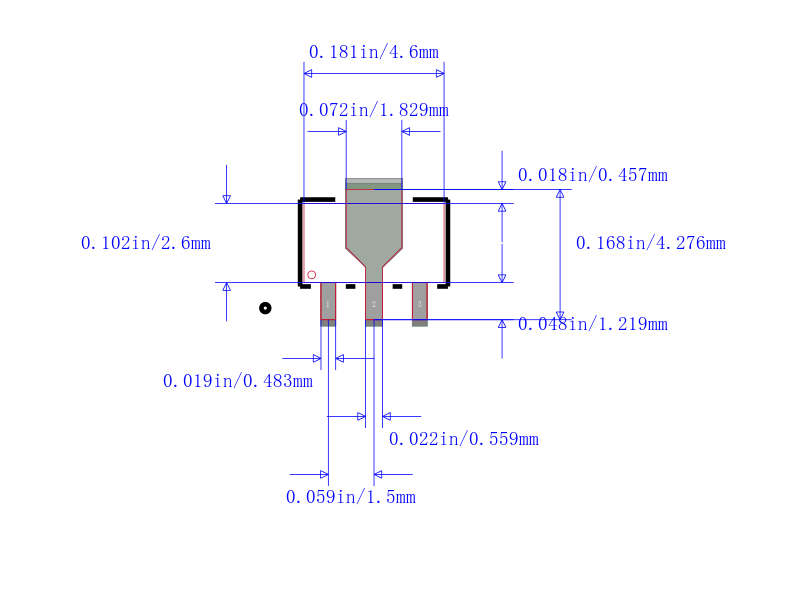

MCP1701AT-2502I/MB引脚图与封装图

在线购买MCP1701AT-2502I/MB

型号： MCP1701AT-2502I/MB

制造商： Microchip 微芯

描述：2レ低压差正电压稳压器 2レA Low-Dropout Positive Voltage Regulator

立即咨询

替代型号MCP1701AT-2502I/MB

型号/品牌	代替类型	替代型号对比
MCP1701AT-2502I/MB Microchip 微芯	当前型号	当前型号
MCP1701T-2502I/MB 微芯	完全替代	MCP1701AT-2502I/MB和MCP1701T-2502I/MB的区别
MCP1701-2502I/TO 微芯	完全替代	MCP1701AT-2502I/MB和MCP1701-2502I/TO的区别
MCP1701AT-2502I/CB 微芯	类似代替	MCP1701AT-2502I/MB和MCP1701AT-2502I/CB的区别
