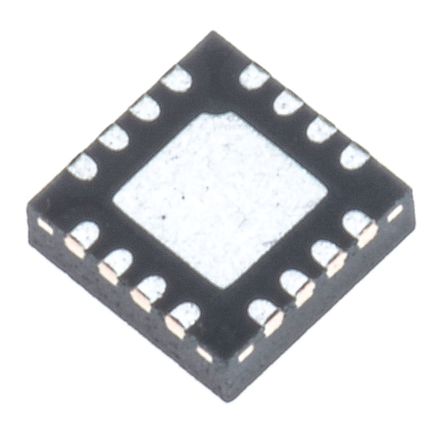

MCP16321T-330E/NG图片2

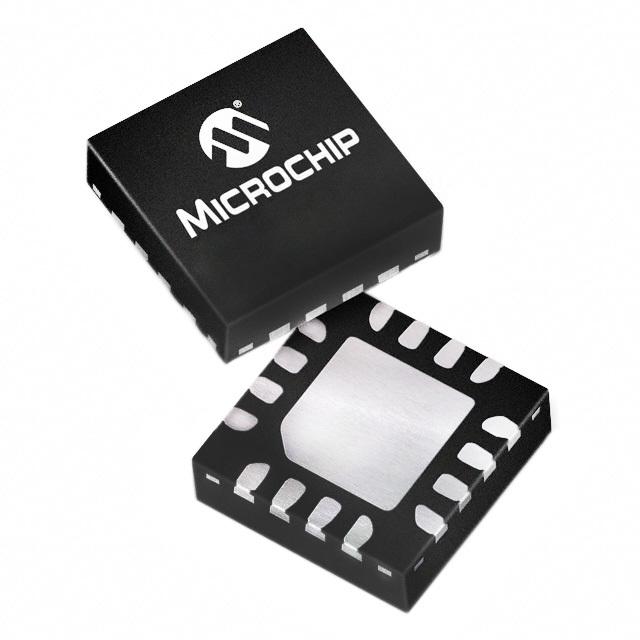

MCP16321T-330E/NG图片3

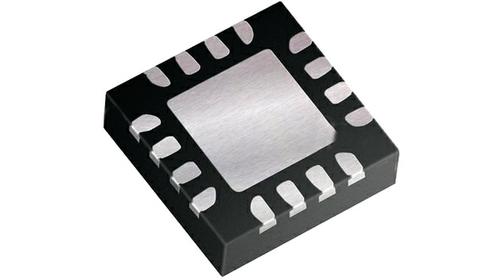

MCP16321T-330E/NG图片4
MCP16321T-330E/NG图片5

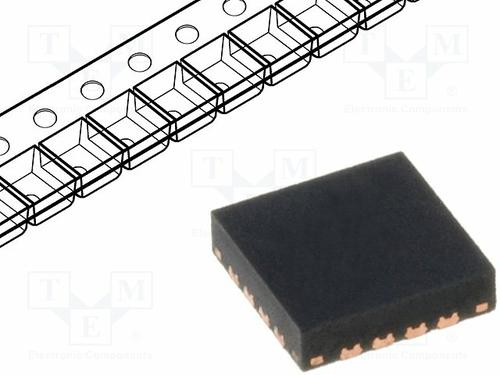

MCP16321T-330E/NG图片6

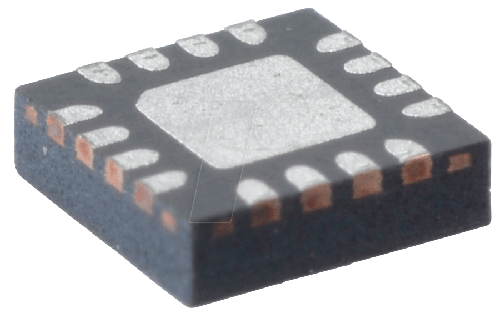

MCP16321T-330E/NG图片7
MCP16321T-330E/NG图片8

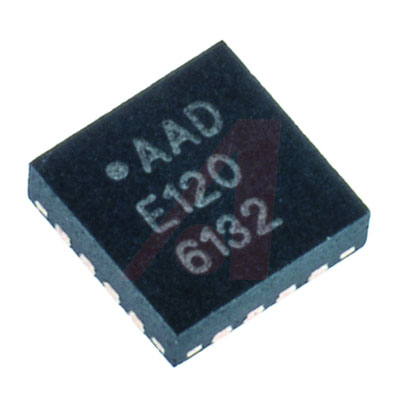

MCP16321T-330E/NG图片9
MCP16321T-330E/NG图片10
MCP16321T-330E/NG图片11
MCP16321T-330E/NG图片12
MCP16321T-330E/NG概述

MCP16321/16322 同步降压转换器### 开关电压调节器,Microchip

MCP16321/16322 Synchronous Buck Converter


得捷:
IC REG BUCK 3.3V 1A 16QFN


欧时:
MCP16321/16322 同步降压转换器### 开关电压调节器,Microchip


贸泽:
开关控制器 1A Synchrouns Buck Switcher 24Vin


艾睿:
Conv DC-DC 6V to 24V Synchronous Step Down Single-Out 3.3V 1A Automotive 16-Pin QFN EP T/R


Allied Electronics:
Microchip, MCP16321T-330E/NG Step-Down Switching Regulator 1A, 16-Pin QFN


Chip1Stop:
Conv DC-DC Single Step Down 6V to 24V Automotive 16-Pin QFN EP T/R


TME:
DC-DC converter; step down; Uin:6÷24V; Uout:3.3V; 1000mA; QFN16


DeviceMart:
IC REG BUCK SYNC 3.3V 1A 16-VQFN


MCP16321T-330E/NG中文资料参数规格
技术参数

频率 1 MHz

工作电压 6V ~ 24V

输出接口数 1

输入电压DC 6.00V min

输出电压 3.3 V

输出电流 1 A

开关频率 1 MHz

输入电压Max 24 V

输入电压Min 6 V

输出电压Max 3.3 V

输出电压Min 3.3 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 6V ~ 24V

封装参数

安装方式 Surface Mount

引脚数 16

封装 VFQFN-16

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.95 mm

封装 VFQFN-16

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

MCP16321T-330E/NG引脚图与封装图

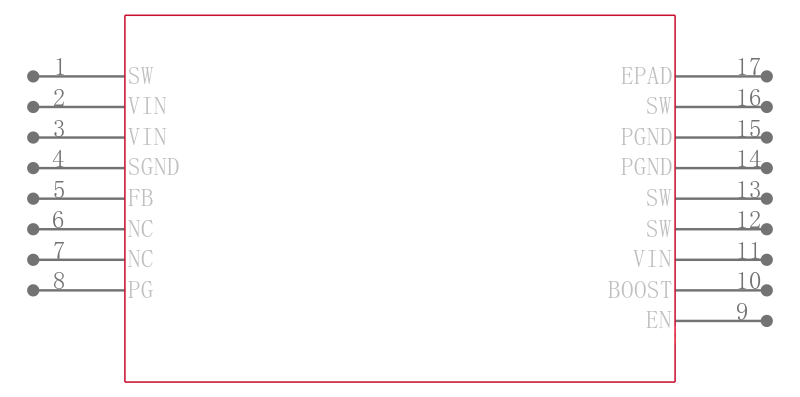

MCP16321T-330E/NG引脚图

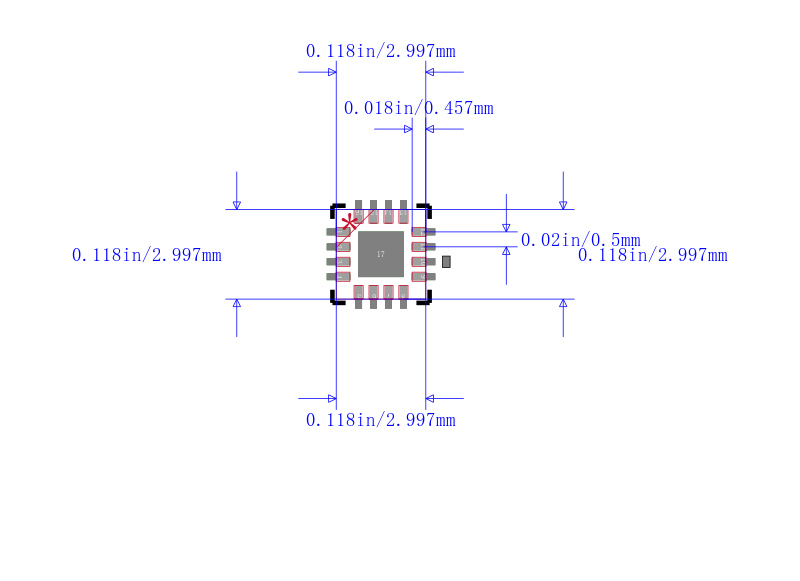

MCP16321T-330E/NG封装图

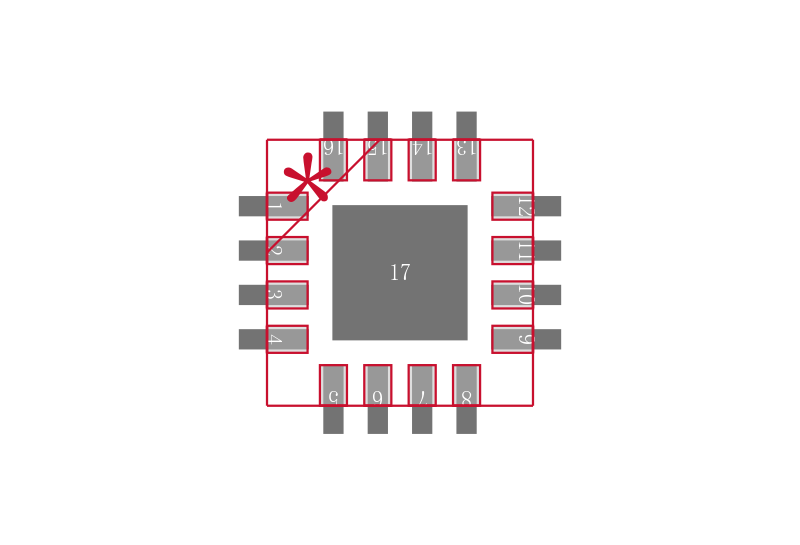

MCP16321T-330E/NG封装焊盘图
