MC7815BT参数规格_中文资料_数据手册PDF

MC7815BT概述

1.0正电压稳压器 1.0 A Positive Voltage Regulators

PMIC - 稳压器 - 线性正固定输出 1A TO-220AB

得捷:
IC REG LINEAR 15V 1A TO220AB

贸泽:
线性稳压器 15V 1A Positive

艾睿:
Standard Regulator Pos 15V 1A 3-Pin3+Tab TO-220 Tube

Verical:
Standard Regulator 15V 2.2A 3-Pin 3+Tab TO-220 Rail

MC7815BT中文资料参数规格

技术参数

输出接口数 1

输入电压DC 40.0V max

输出电压 15 V

输出电流 1 A

跌落电压 2V @1A

输入电压Max 35 V

输入电压Min 35 V

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±4 %

输入电压 ≤35 V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

封装 TO-220-3

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

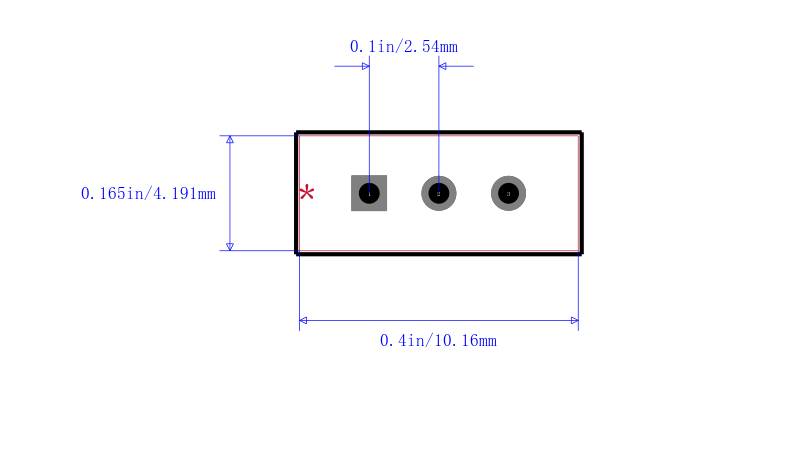

MC7815BT引脚图与封装图

在线购买MC7815BT

型号： MC7815BT

描述：1.0正电压稳压器 1.0 A Positive Voltage Regulators

替代型号MC7815BT
