MC74AC138DG概述

ON SEMICONDUCTOR  MC74AC138DG  芯片, 解码器/信号分离器, SMD

MC74AC 系列,On Semiconductor


得捷:
IC DECODER/DEMUX 1X3:8 16SOIC


欧时:
ON Semiconductor MC74AC138DG CMOS 反相 解码器、多路分解器, 8 线解复, 2 → 6 V电源, 16引脚


立创商城:
解码器/多路解器 单电源 2V~6V


e络盟:
ON SEMICONDUCTOR  MC74AC138DG  芯片, 解码器/信号分离器, SMD


艾睿:
Decoder/Demultiplexer Single 3-to-8 Automotive 16-Pin SOIC Rail


Allied Electronics:
MC74AC138DG; Decoder; Demultiplexer; 1-of-8; Inverting; 2 to 6 V; 16-Pin SOIC


安富利:
Decoder/Demultiplexer Single 3-to-8 16-Pin SOIC Rail


Verical:
Decoder/Demultiplexer Single 3-to-8 Automotive 16-Pin SOIC Tube


Newark:
# ON SEMICONDUCTOR  MC74AC138DG  Decoder / Demultiplexer, AC Family, 8 Output, 50 mA, 2 V to 6 V, SOIC-16


DeviceMart:
IC DECODER/DEMUX 1:8 16-SOIC


MC74AC138DG中文资料参数规格
技术参数

电源电压DC 5.00 V

工作电压 2V ~ 6V

无卤素状态 Halogen Free

输出接口数 8

供电电流 80 μA

电路数 1

针脚数 16

输入数 3

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MC74AC138DG引脚图与封装图

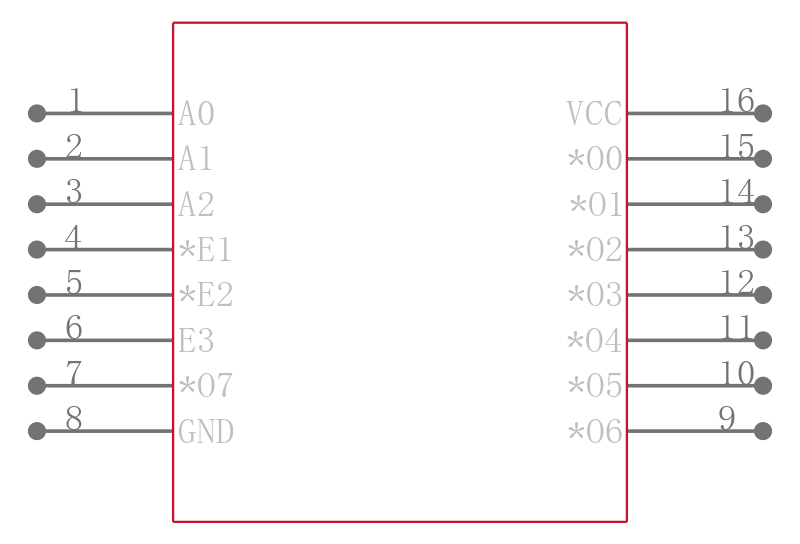

MC74AC138DG引脚图

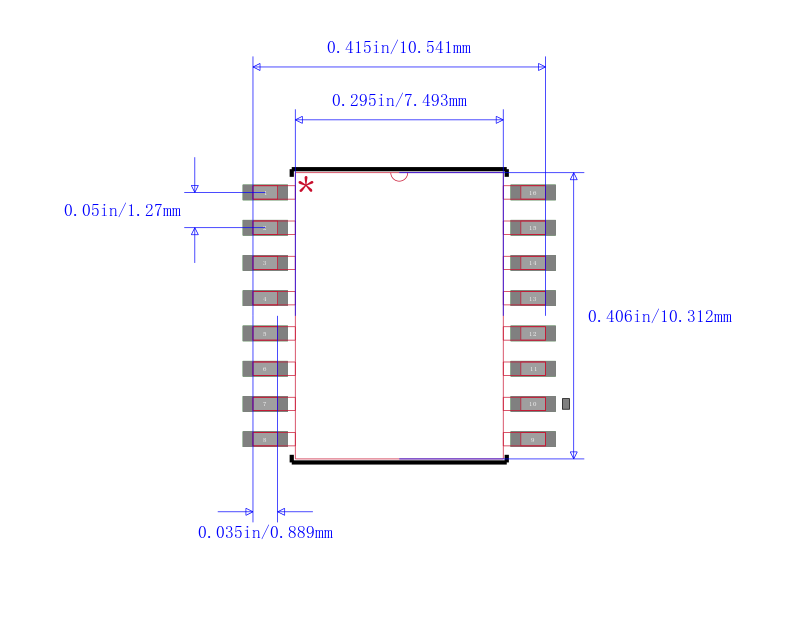

MC74AC138DG封装图

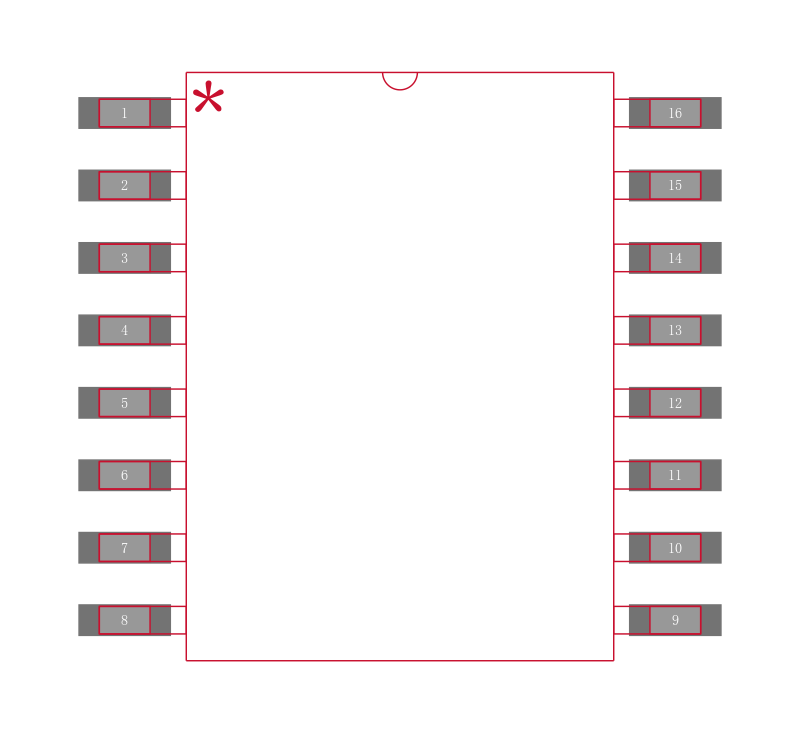

MC74AC138DG封装焊盘图
在线购买MC74AC138DG
型号: MC74AC138DG
描述:ON SEMICONDUCTOR  MC74AC138DG  芯片, 解码器/信号分离器, SMD
替代型号MC74AC138DG
型号/品牌 代替类型 替代型号对比

MC74AC138DG

ON Semiconductor 安森美

当前型号

当前型号

MC74AC138DR2G

安森美

类似代替

MC74AC138DG和MC74AC138DR2G的区别

74AC138SCX

飞兆/仙童

功能相似

MC74AC138DG和74AC138SCX的区别

74AC138SC

飞兆/仙童

功能相似

MC74AC138DG和74AC138SC的区别
