MIC2169AYMM-TR参数规格_中文资料_数据手册PDF

MIC2169AYMM-TR概述

MIC2169A 系列 500 kHz 10引脚 MSOP PWM 同步降压控制IC

Buck Regulator Positive Output Step-Down DC-DC Controller IC 10-MSOP

得捷:
IC REG CTRLR BUCK 10MSOP

立创商城:
降压型

艾睿:
Voltage Mode PWM Controller 0.8V 10-Pin MSOP T/R

安富利:
Voltage Mode PWM Controller 0.8V To 13.34V 10-Pin MSOP T/R

MIC2169AYMM-TR中文资料参数规格

技术参数

输出接口数 1

上升时间 30 ns

开关频率 500 kHz

最大占空比 92 %

下降时间 30 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 3V ~ 14.5V

封装参数

安装方式 Surface Mount

引脚数 10

封装 MSOP-10

外形尺寸

封装 MSOP-10

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

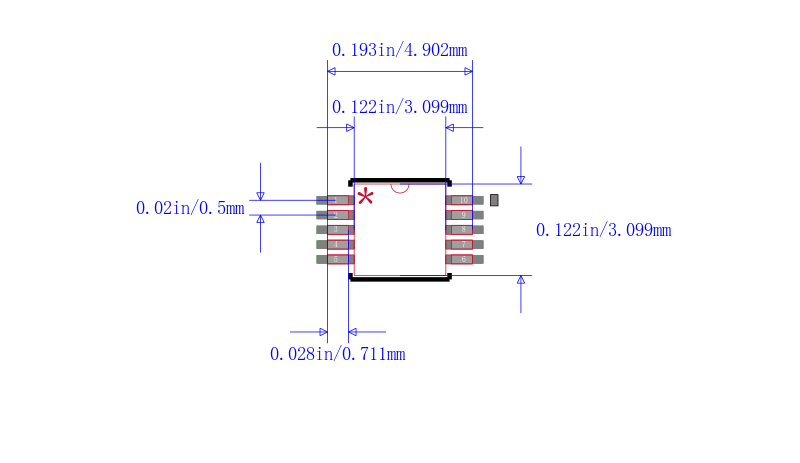

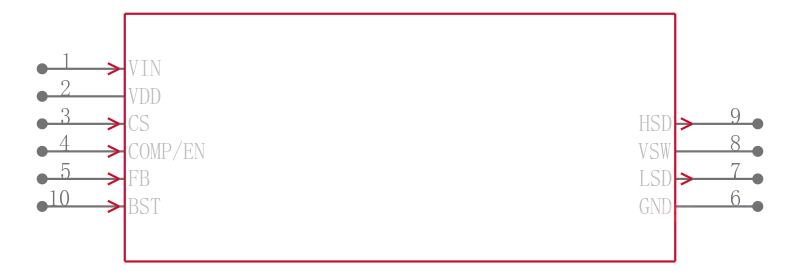

MIC2169AYMM-TR引脚图与封装图

在线购买MIC2169AYMM-TR

型号： MIC2169AYMM-TR

描述：MIC2169A 系列 500 kHz 10引脚 MSOP PWM 同步降压控制IC

替代型号MIC2169AYMM-TR
