MC14514BDWR2G参数规格_中文资料_数据手册PDF

MC14514BDWR2G概述

4-16线译码器

解码器/多路分解器 1 x 4：16 24-SOIC

得捷:
IC DECODER/DEMUX 1X4:16 24SOIC

立创商城:
解码器/多路解器单电源 3V~18V

e络盟:
锁存/线路解码器, 14514B系列, 16输出, 3V至18V电源, SOIC-24

艾睿:
Latch/Decoder/Demultiplexer Single 4-to-16 Automotive 24-Pin SOIC W T/R

安富利:
Latch/Decoder/Demultiplexer Single 4-to-16 24-Pin SOIC T/R

Verical:
Latch/Decoder/Demultiplexer Single 4-to-16 24-Pin SOIC W T/R

力源芯城:
4-16线译码器

Win Source:
Decoder/Demultiplexer 1 x 4:16 24-SOIC

MC14514BDWR2G中文资料参数规格

技术参数

无卤素状态 Halogen Free

输出接口数 16

电路数 2

针脚数 24

位数 4

输入数 4

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

宽度 7.6 mm

高度 2.36 mm

封装 SOIC-24

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

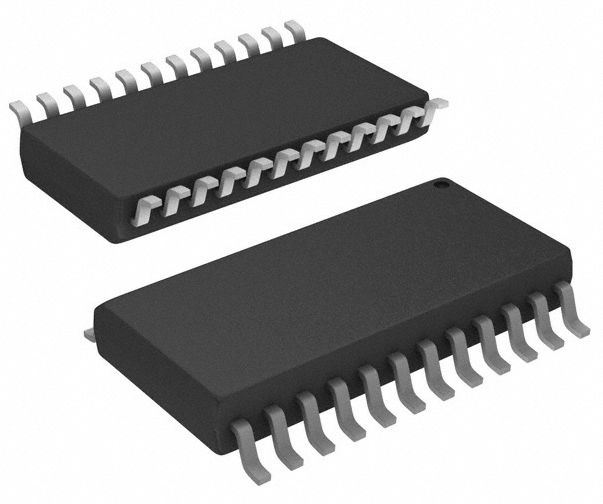

MC14514BDWR2G引脚图与封装图

在线购买MC14514BDWR2G

型号： MC14514BDWR2G

制造商： ON Semiconductor 安森美

描述：4-16线译码器

立即咨询

替代型号MC14514BDWR2G

型号/品牌	代替类型	替代型号对比
MC14514BDWR2G ON Semiconductor 安森美	当前型号	当前型号
CD74HCT154M96 德州仪器	功能相似	MC14514BDWR2G和CD74HCT154M96的区别
CD4514BM 德州仪器	功能相似	MC14514BDWR2G和CD4514BM的区别
CD74HC4514M96 德州仪器	功能相似	MC14514BDWR2G和CD74HC4514M96的区别
