MCP39F511N 能量测量 ICMicrochip 的 MCP39F511N 是一个集成、双通道、单相电源监控设备,可提供交流/直流电源的输入功率和能量值的实时测量。 MCP39F511N 的功能特别适用于以下应用,如双插座壁装插座、排状配电板、交流/直流电源和配电。 板载三个模拟到数字转换器 ADC(用于电压和电流负载测量)、一个 16 位计算引擎、EEPROM 和一个灵活的 2 线接口。 集成低漂移电压参考,在每个测量通道结合 94.5 dB SINAD 性能,允许在 4000:1 的动态范围内实现优于 0.5% 的精确设计。### 特点电源监控两个负载 电源监控精确度在 4000:1 动态范围能达到 0.5% 误差 使用16位处理核心内置计算测量: \- 有源、无功和视在功率 \- 有源和无功电能聚积 \- 真有效值电流、有效值电压 \- 线路频率,功率因数 专用零交叉检测 ZCD 引脚 专用 PWM 输出引脚 通过快速电压浪涌检测实现自动事件引脚控制 快速校准程序 2 线 UART,带 115.2k 波特率 用户可通过页读/写命令访问的 512 字节 EEPROM 非易失性片上存储器 低漂移内部参考电压:10 ppm/°C,典型值 扩展温度范围:-40°C 至 +125°C ### 能量/功率测量 - Microchip

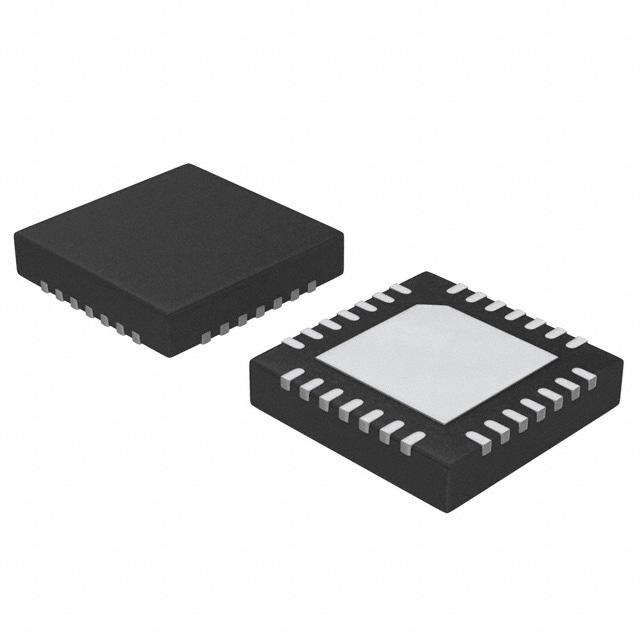

MCP39F511N 能量测量 IC
的 MCP39F511N 是一个集成、双通道、单相电源监控设备,可提供交流/直流电源的输入功率和能量值的实时测量。 MCP39F511N 的功能特别适用于以下应用,如双插座壁装插座、排状配电板、交流/直流电源和配电。
板载三个模拟到数字转换器 ADC(用于电压和电流负载测量)、一个 16 位计算引擎、EEPROM 和一个灵活的 2 线接口。 集成低漂移电压参考,在每个测量通道结合 94.5 dB SINAD 性能,允许在 4000:1 的动态范围内实现优于 0.5% 的精确设计。
### 特点
电源监控两个负载
电源监控精确度在 4000:1 动态范围能达到 0.5% 误差
使用16位处理核心内置计算测量:
\- 有源、无功和视在功率
\- 有源和无功电能聚积
\- 真有效值电流、有效值电压
\- 线路频率,功率因数
专用零交叉检测 ZCD 引脚
专用 PWM 输出引脚
通过快速电压浪涌检测实现自动事件引脚控制
快速校准程序
2 线 UART,带 115.2k 波特率
用户可通过页读/写命令访问的 512 字节 EEPROM
非易失性片上存储器
低漂移内部参考电压:10 ppm/°C,典型值
扩展温度范围:-40°C 至 +125°C
### 能量/功率测量 - Microchip
电源电压DC 2.70V min
工作电压 2.7V ~ 3.6V
供电电流 7 mA
通道数 2
针脚数 28
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2.7V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 2.7 V
安装方式 Surface Mount
引脚数 28
封装 QFN-28
长度 5 mm
宽度 5 mm
高度 0.8 mm
封装 QFN-28
工作温度 -40℃ ~ 125℃
产品生命周期 Unknown
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2016/06/20
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MCP39F511N-E/MQ Microchip 微芯 | 当前型号 | 当前型号 |
